新品 | 驅動無刷直流 (BLDC) 電機馬達用三相柵極驅動器評估板

分享至

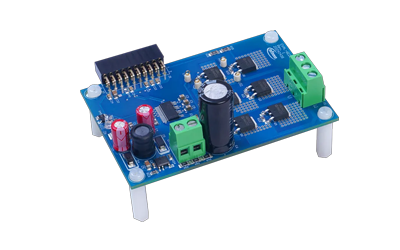

評估板EVAL-6EDL04I065PR採用英飛凌最新的採SOI技術的EiceDRVIER™柵極驅動器6EDL04I065PR和TRENCHSTOP™逆導型IGBT，IKD06N60RC2，適用於驅動無刷直流(BLDC)電機等。


該電路板用於評估緊湊的TSSOP-25封裝的6EDL04I065PR的功能，如整合低阻抗自舉二極體、過電流保護(OCP)、啟用和故障報告。


6EDL04I065PR採用英飛凌的SOI技術，能夠承受電感負載應用中的負瞬態電壓。此元件可承受高達100V的重複負瞬態電壓。


產品型號：

■ EVAL-6EDL04I065PR

產品特點

  • 英飛凌薄膜-SOI技術
  • 最大阻斷電壓+650V
  • 輸出源/灌電流+0.165A/-0.375A
  • 整合超快、低RDS(on)自舉二極體
  • 六個驅動器均有獨立的控制電路
  • 過流和欠壓檢測
  • 過電流偵測後故障清除延遲可由外部編程
  • 出錯時"關閉"所有開關
  • CMOS和LSTTL相容輸入（負邏輯）
  • 每相信號互鎖，防止交叉導通

應用價值

  • 整合的自舉二極體可節省空間並降低物料清單成本
  • 快速且準確的整合過電流保護功能，與分離式運算放大器元件解決方案相比可節省空間和成本，能有效保護功率開關
  • 與標準結隔離技術相比，英飛凌SOI技術可將電平位移損耗降低50%，從而實現更低溫度下的運作和更高可靠性
  • 與標準結隔離相比，英飛凌SOI技術使橋臂輸出對高達-100V的負瞬態電壓不敏感，從而提高了穩健性和可靠性
  • TSSOP-25封裝（去掉3個引腳的TSSOP-28）在小型積體電路封裝實現足夠的電氣間隙/爬電距離

競爭優勢

  • 整合自舉二極體
  • 節省空間
  • 降低BOM成本
  • 針對VS引腳上的負瞬態電壓，具有出色的堅固性和抗噪能力

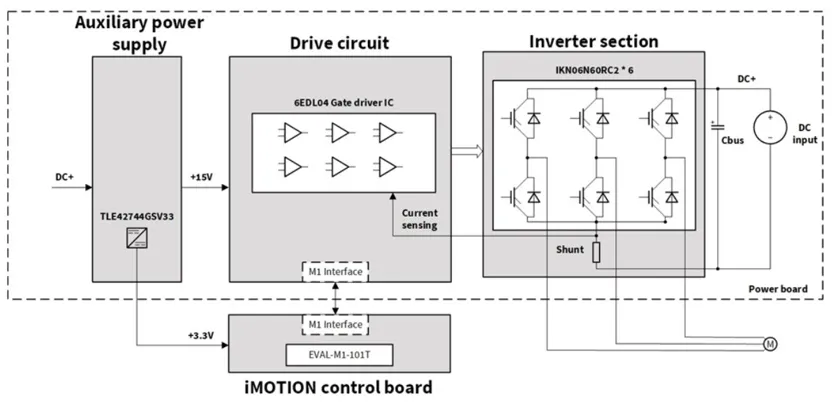

框圖

PBC文件

  • Altium PCB設計文件
  • Gerber PCB製程文件
  • 材料清單
  • PDF版本原理圖

競爭優勢

  • 大家電
  • 冷凍壓縮機
  • 空調機
  • 風扇、水泵
  • 電機驅動器
  • 通用驅動器
