電子設備會污染電網，導致電網失真，威脅著供電系統的穩定性和效率。

為此，電源設計需要採用先進的功率因數校正（PFC）電路。 PFC透過同步輸入電流和電壓波形來確保高功率因數。透過使用PFC，電源系統可以減少失真，保持穩定且有效率的供電。

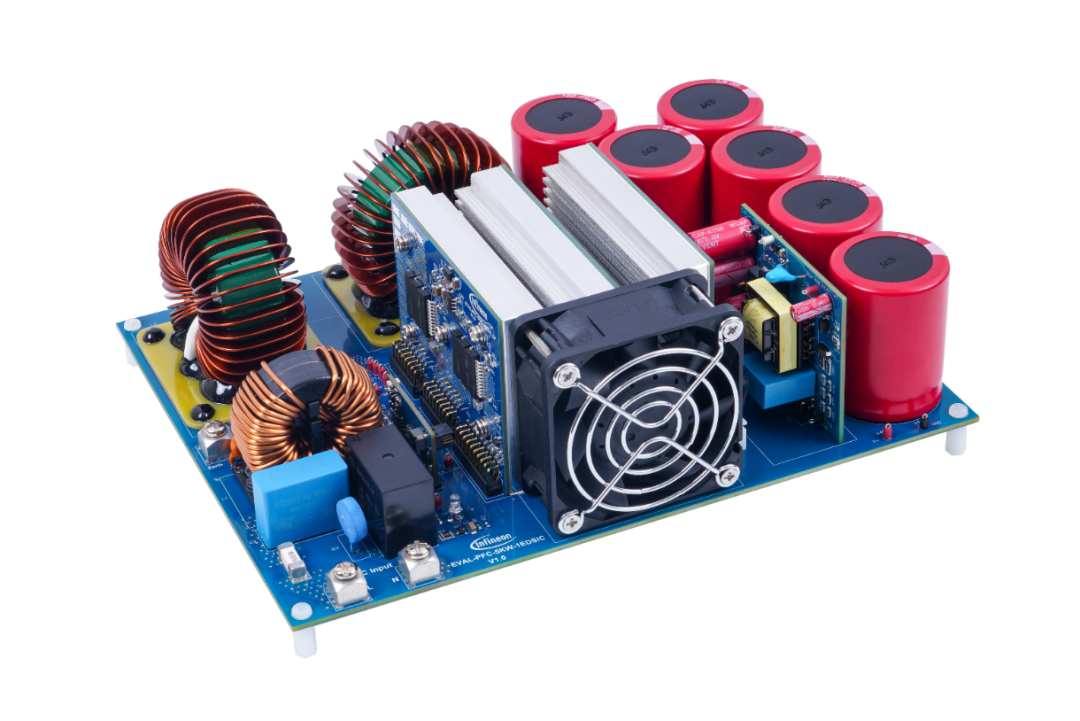

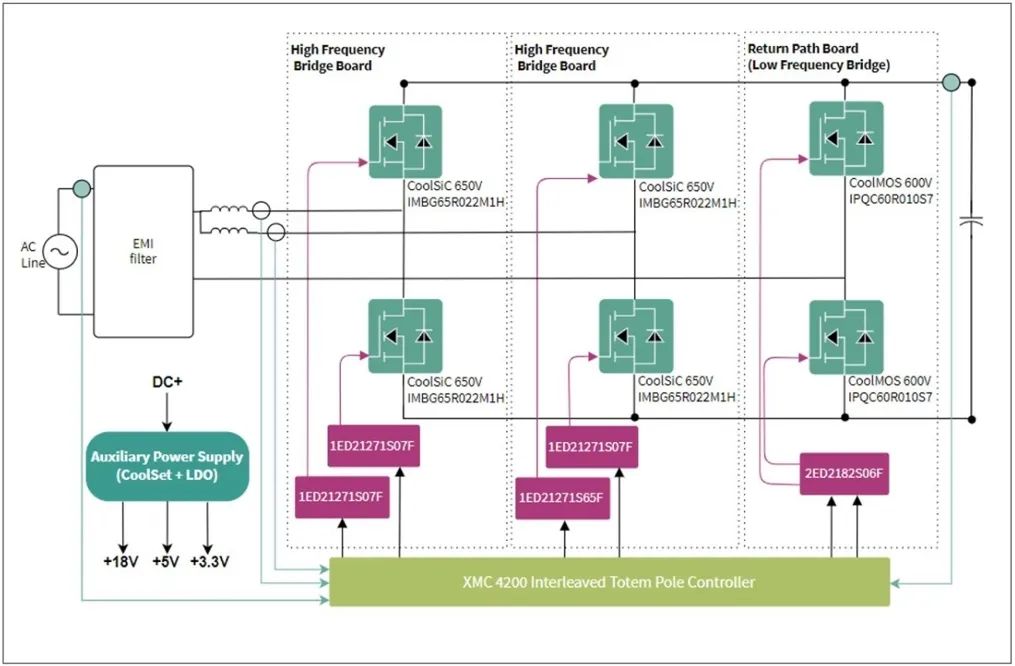

EVAL-1EDSIC-PFC-5KW是用於5kW交錯圖騰柱PFC（功率因數校正）的完整系統解決方案。圖騰柱PFC電路採用EiceDRIVER™ 1ED21271S65F和CoolSiC™ MOSFET IMBG65R022M1H。

測試結果顯示，在230 VAC半負載條件下，功率達98.7%。

產品型號：

■ EVAL-1EDSIC-PFC-5KW

所用元件：

■ EiceDRIVER™ 1ED21271S65F驅動CoolSiC™ MOSFET

■ CoolSiC™ MOSFET IMBG65R022M1H

■ EiceDRIVER™ 2ED2182S06F驅動CoolMOS™

■ CoolMOS™ S7 SJ MOSFET 600V IPQC60R010S7

■ Controller:XMC™ 4200 Arm® Cortex®-M4

■ 輔助電源：ICE2QR2280G
