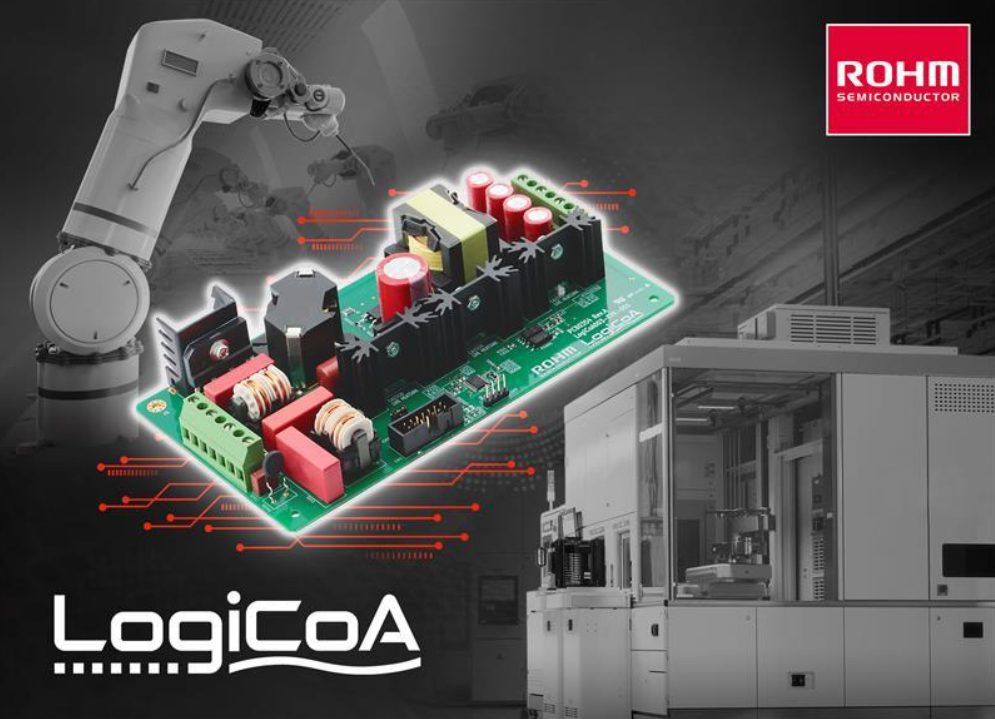

此次發佈的參考設計「REF67004」是透過電流臨界模式PFC轉換器對AC輸入電壓進行升壓後，再利用準諧振返馳式轉換器輸出DC 24V電壓。其配備的校準功能，可校正外接元件的特性偏差，並由LogiCoA™微控制器高精度執行各種電壓設定和過電流保護。所以新參考設計可以將電源設計餘裕量估算得更小，進而能夠選擇體積更小（低功耗）的功率元件和電感，有助減少電源的安裝面積，並降低成本。

另外「REF67004」透過日誌儲存功能，可將輸入電壓、輸出電壓和電流、溫度等工作記錄、停止前的工作狀態以及累計執行時間，保存在LogiCoA™微控制器內建的非揮發性記憶體中。透過分析上述資料，可輕鬆確定電源故障的原因。電源的各種控制參數和工作記錄可透過ROHM官網公開的電源控制用OS“RMOS(Real time Micro Operating System）”等示例程式，經由UART（訊號轉換器）從PC端輕鬆設置和取得。另外使用者還可以使用參考設計板「LogiCoA003-EVK-001」（樣品價100,000日元/個，未稅）在實際設備上進行評估。

參考設計板、參考板和LogiCoA™微控制器已開始透過電商平台進行銷售。LogiCoA™微控制器已於2024年6月開始投入量產（樣品價格650日元/個，未稅）

在以中小功率工作的工業機器人和半導體製造設備等應用中，大多採用類比控制電源*3。然而近年來要求這類電源要具備高可靠性和精細控制功能，僅採用類比控制方式的電源配置已經很難滿足市場需求。另一方面全數位控制電源*4雖然可以進行更精細的控制和設置，但卻有數位控制器功耗大、成本高等問題，因此在中小功率電源中很難普及。

針對此課題，ROHM推出融合了類比和數位技術各自優勢的LogiCoA™電源解決方案，結合高性能且低功耗的LogiCoA™微控制器，可輕鬆實現對各類電源拓撲*5的靈活控制。作為其第一款參考設計，ROHM推出了評估用的「REF66009」，使用者可以在非絕緣式降壓轉換器電路中，體驗使用LogiCoA™電源解決方案的效果。本次ROHM再堆出第二款參考設計，即由PFC和返馳式兩種廣泛應用於消費性電子和工業設備的轉換器構成的電源參考設計「REF67004」。今後ROHM將持續推出各類電源的參考設計，為客戶的電源開發提供支援。

ROHM於官網上，詳細介紹了LogiCoA™電源解決方案的基本構成與特點等：

https://www.rohm.com.tw/support/logicoa

電商平台：可購買參考設計板、參考板及LogiCoA™微控制器。

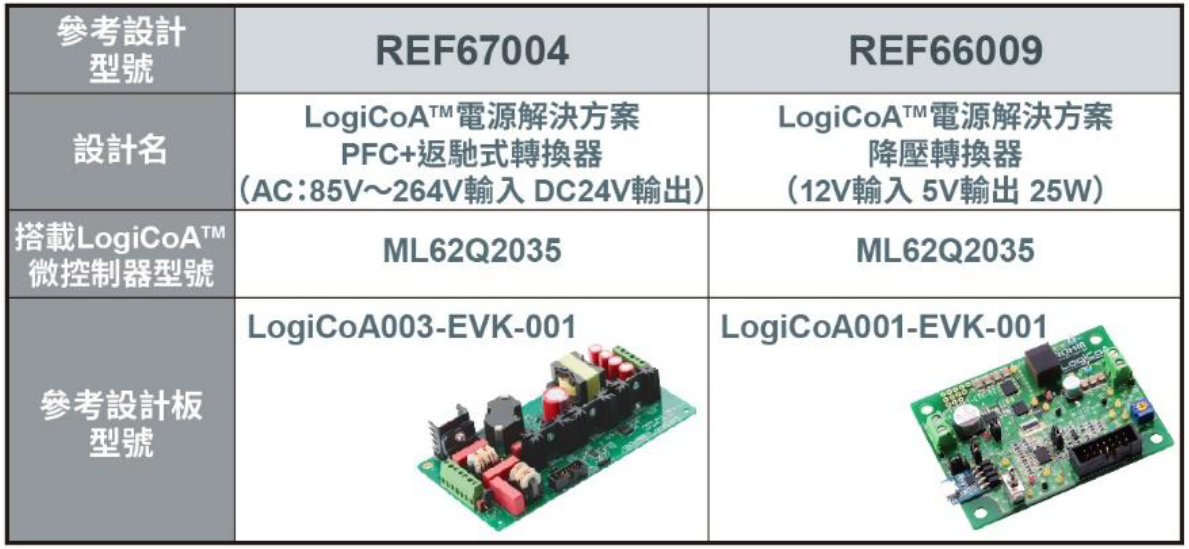

參考設計板資訊

參考設計板型號：

LogiCoA003-EVK-001

LogiCoA001-EVK-001

参考板訊息

参考板型號：

RB-D62Q2035TD20

RB-D62Q2045GD24

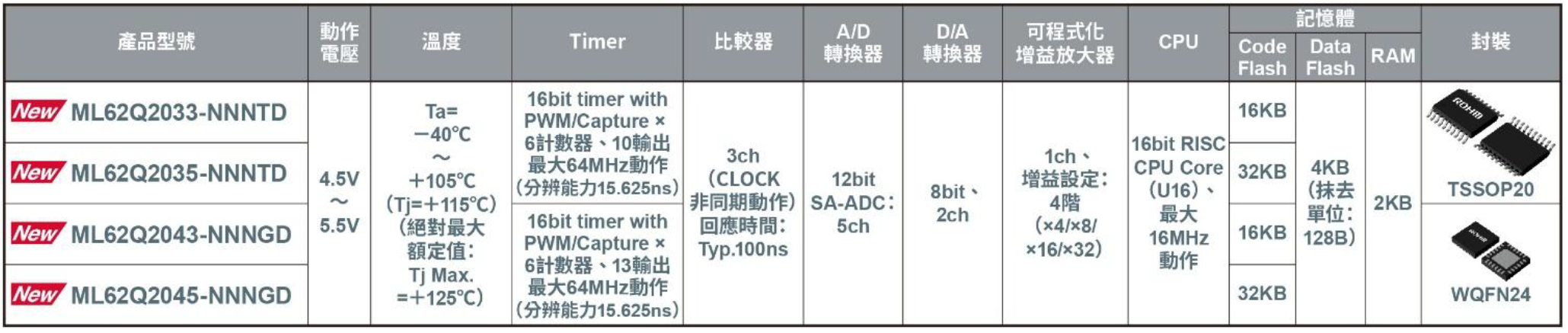

產品訊息

LogiCoA™微控制器型號：

ML62Q2035-NNNTDZWATZ

ML62Q2045-NNNGDZW5BY

 ・工業機器人設備 ・半導體製造設備 ・娛樂設備

此外亦適用於一般的工業設備和消費性電子設備（50W～1kW）等多種應用。

*1）電流臨界模式PFC（Power Factor Correction）轉換器

是指在開關電源中，將交流電（AC）轉換為直流電（DC）時，功率因數（衡量所供電能中有多少被有效利用的指標）出色、且雜訊比電流連續模式PFC更少的AC-DC轉換器電路結構。功率因數為「1」時，表示所供電能全部被有效利用。

*2）準諧振返馳式轉換器

作為DC-DC轉換器的一種電路結構，用於構成絕緣式電源，透過準諧振方式可降低開關損耗和雜訊。適用於100W左右的應用產品，在元件數量和成本方面有顯著優勢。此外還有正向式等其他方式的產品，構成這些電路的元件不斷更新反覆運算，使絕緣式電源的體積更小、效率更高。

*3）類比控制電源

由類比元件組成的簡單電源。因其電源結構簡單且功耗低，而成為目前1kW以下電源中的主流電源。但由於較難實現任意參數設置、日誌資料儲存等高階功能，而如果要實現這些功能，就需要考慮成本和功耗皆較高的全數位控制電源。

*4）全數位控制電源

利用數位技術控制供電的電源。利用高速CPU和DSP等，可以精確監測和控制電壓、電流等各種參數，進而提高電源的效率和可靠性等性能。另外還可以實現類比控制電源難以實現的功能，比如收集工作日誌資料。然而因其CPU和DSP價格較高，功耗也較大，在成本和節能方面一直存在瓶頸。

CPU：中央處理器。執行程式並進行資料處理的核心處理器。

DSP：數位訊號處理器。將類比訊號轉換為數位訊號，並進行濾波、放大等處理。

*5）拓撲

指電路結構。電源拓撲是用於轉換電力的電路結構，其結構會根據輸入電壓、輸出電壓、功率、有無絕緣等規格要求而有所不同。
