新品 | 採用第二代1200V CoolSiC™ MOSFET的集成伺服電機的驅動器

分享至

REF-DR3KIMBGSIC2MA是為集成伺服電機的驅動器應用而開發的升級版逆變器和閘極驅動器板。設計用於評估採用TO-263-7封裝的第二代1200VCoolSiC™ MOSFET。


採用IMBG120R040M2H作為三相逆變器板的功率開關。驅動電路採用了具有米勒箝位功能的EiceDRIVER™緊湊型單通道隔離閘極驅動器1ED3122MC12H。


■產品型號：

REF-DR3KIMBGSIC2MA


■ 所用元件：

SiC MOSFET:

IMBG120R040M2H 40mΩ 1200V


柵極驅動器：

1ED3122MC12H 10A,5.7kV(rms)

產品特點

  • 用於集成驅動的三相伺服電機
  • 輸入電壓350VDC~800VDC
  • 輸出電壓220VAC~480VAC
  • 輸出功率4.2kW

■ CoolSiC™ MOSFET 1200V,40mΩ G2

■ EiceDRIVER™ Compact,10A,5.7kV(rms)

  • PCB直徑110mm
  • 絕緣金屬基板(IMS)PCB

競爭優勢

REF-DR3KIMBGSIC2MA是專為伺服電機和電機驅動器應用而開發的升級版逆變板和閘極驅動板。客戶可將其作為構建自己的伺服電機和驅動器集成的參考。它採用了英飛凌最先進的元件，如CoolSiC™ MOSFET 1200V G2和EiceDRIVER™ Compact單通道隔離閘極驅動器

應用價值

  • 最先進的英飛凌技術
  • 緊湊型設計
  • 具有高導熱性能的印刷電路板
  • 自然冷卻，無需冷卻風扇
  • 過流檢測電路
  • 帶有隔離放大器的電流取樣

應用領域

  • 電機控制和驅動器
  • 伺服電機驅動和控制

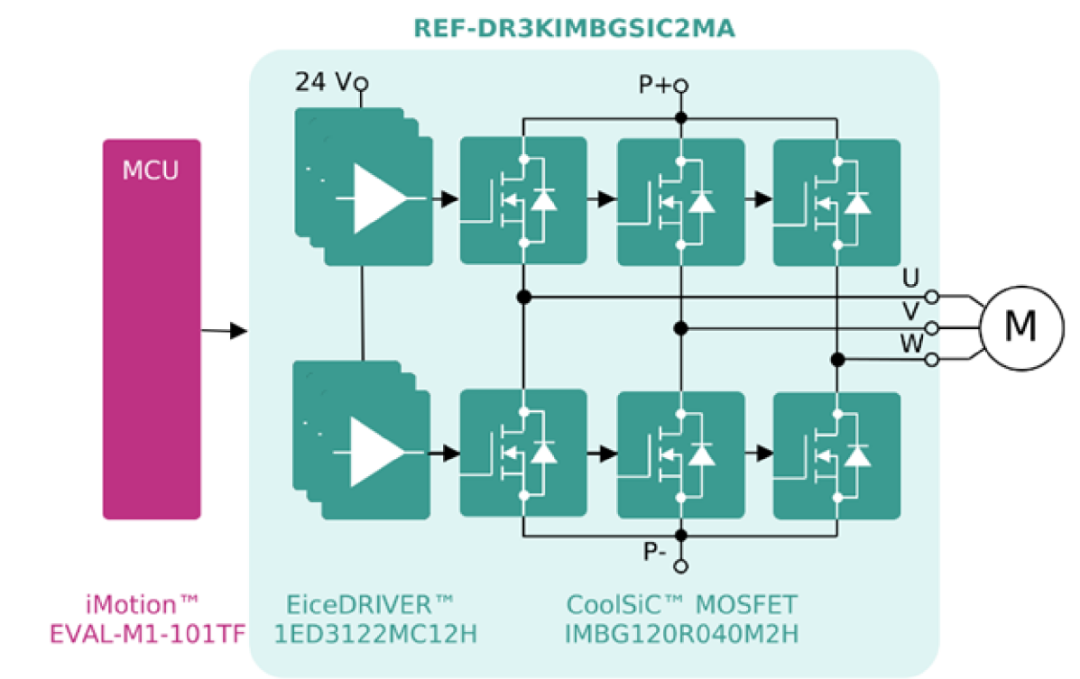

框圖
