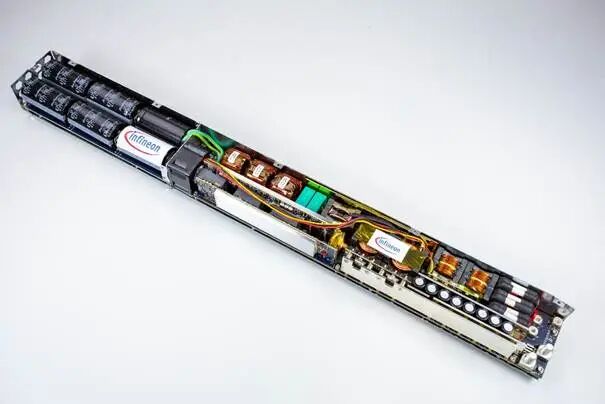

英飛凌宣布推出一款適用於AI資料中心與伺服器的12 kW高效能電源（PSU）參考設計。此參考設計兼具高效率和高功率密度的優勢，並採用了包含矽（Si）、碳化矽（SiC）和氮化鎵（GaN）在內相關半導體材料，為工程師提供了理想的解決方案，助力加速開發進程。
"在AI對能源需求持續成長的當下，英飛凌的貢獻在於提供極高轉換效率的電源解決方案，協助節省每一度電。此次推出的 12 kW高密度PSU參考設計採用了先進的電源轉換拓撲，同時結合 CoolMOS™、CoolSiC™和 CoolGaN™技術，使其在能源效率、可靠性和功率密度方面實現全面突破。我們很自豪能走在賦能AI的前沿。"
Richard Kunčič
英飛凌資深副總裁暨電源開關部門總經理
為了實現高性能水平，該設計在 AC/DC和 DC/DC級中均採用了先進的功率轉換拓撲。前端AC/DC轉換器採用三電平飛跨電容交錯式功率因數校正（PFC）拓撲，峰值效率可達 99.0% 以上，同時減少磁性元件的體積。這項成果得益於英飛凌的 CoolSiC™技術，同時提供優異的開關性能與優越的熱性能。 DC/DC級則採用全橋 LLC 拓撲，透過使用兩個平面高頻變壓器及英飛凌的 CoolGaN™技術，達到超過 98.5%的峰值效率。這些架構與英飛凌最新的寬禁帶技術相結合，實現了高達 113 瓦 / 立方英寸（W/in³）的功率密度。
這款12 kW PSU參考設計的另一個關鍵特性是雙向能量緩衝器，它被整合於整體電源供應拓撲中。此轉換器不僅能滿足保持時間的要求，還顯著降低了電容需求。此外，能量緩衝器還具備電網調節功能，抑制電網瞬態波動和跌落產生的干擾，並提高系統可靠性。
