高效能CIPOS™ Maxi轉模封裝IPM IM12BxxxC1系列基於新型1200V TRENCHSTOP™ IGBT7和快速二極體Emcon 7技術。由於採用了最新的微溝槽設計晶片，該產品具有卓越的控制能力和性能，這大大降低了損耗，提高了效率，並增加了功率密度。產品組合包括從10A ，15A和20A三種新產品。

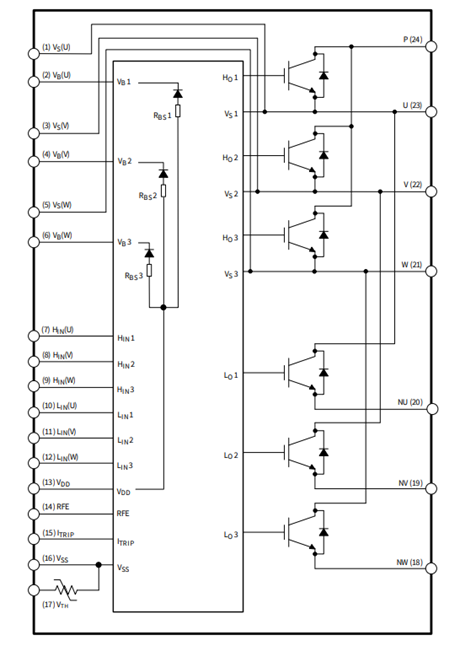

該系列整合了6個TRENCHSTOP™ IGBT7，驅動採用經過最佳化的1200V，6通道SOI閘極驅動器，提供出色的保護，並優化PCB尺寸和系統成本。

該IPM是1200V等級中最小、最緊湊的封裝，額定功率超過4kW，具有出色的功率密度、可靠性和性能。它具有出色的保護功能，例如欠壓保護和低電壓保護，所有通道電壓鎖定、保護期間所有開關關閉、防止交叉導通、過電流保護、溫度監控。

產品型號：

■ IM12B10CC1

10A 1200V PG-MDIP-24封裝

■ IM12B15CC1

15A 1200V PG-MDIP-24封裝

■IM12B20EC1

20A 1200V PG-MDIP-24封裝

• 帶有DCB的完全隔離雙列直插式塑封模組
• 1200V TRENCHSTOP™ IGBT7
• 堅固耐用的1200V SOI閘極驅動器技術
• 集成自舉電源功能
• 過流關機
• 所有通道的欠壓鎖定
• 保護期間關閉所有六個開關
• 防止交叉導通
• VBS=15V時，訊號傳輸允許的負VS電位最高可達11V
• 獨立的低壓側發射器引腳

• 1200V IPM級封裝尺寸最小，功率密度高，性能卓越
• 堅固耐用的閘極驅動器技術可提供出色的保護
• 高效率
• 高速開關，調變頻率可高達20kHz
• 適用於高速開關應用，耗電量更低
• 簡化設計和製造
