驅動電路設計是功率半導體應用的難點，涉及到功率半導體的動態過程控制及元件的保護，實踐性很強。為了方便實現可靠的驅動設計，英飛凌的驅動集成電路附帶了一些重要的功能，本系列文章以閱讀雜談的方式講詳細講解如何正確理解和應用這些功能，也建議讀者閱讀和收藏文章中推薦的資料以作參考。

驅動器的輸入側

一個可靠的功率半導體驅動電路設計要從輸入側開始，輸入端可能會受到干擾，控制電路也會發生邏輯錯誤，可能的誤觸發會造成系統輸出混亂，甚至損壞元件。

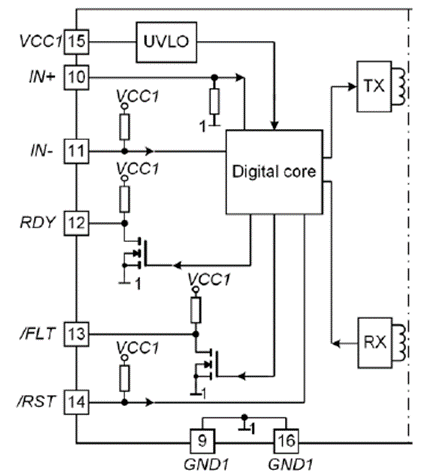

一個典型的無磁芯變壓器耦合的隔離型驅動器輸入測如框圖所示，本文重點講講不起眼的IN+和IN-，其互鎖、濾傳輸延時和窄脈衝抑制等。

注意：典型型號1ED3323MC12N 8.5A,5.7kV(rms)單通道隔離閘極驅動器，具有短路保護、主動米勒箝位和軟關斷功能，通過UL 1577和VDE 0884-11認證

IN+與IN-應用的使用方法

輸入端的設計要從認識最基本的PWM訊號輸入端開始，一個單路功率半導體驅動電路如果帶反相（IN-）和同相（IN+）輸入引腳，這就提供了多種設計可能性，可通過連接PWM脈寬調變輸入和啟用/關閉邏輯訊號，以滿

足各種控制和保護用途的需求。

互鎖模式

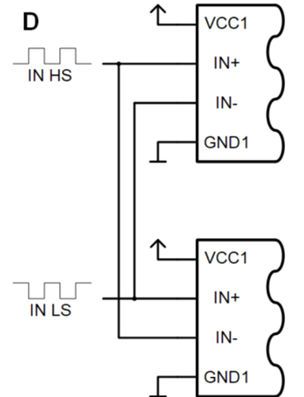

互鎖是避免半橋電路產生直通電流的有效功能，將上橋臂和下橋臂驅動IC的輸入信號引腳按照下圖的方法連接在一起，可實現半橋驅動，同時禁止兩個通道的同時開通：

上橋臂驅動器的輸入（IN+）與下橋臂驅動器的反相輸入（IN-）相連；

下橋臂驅動器的輸入（IN+）與上橋臂驅動器的反相輸入（IN-）相連。

但這簡單的互鎖還是不夠的，閘極驅動器和功率開關的開關延遲和邊緣特性往往會導致短暫的上下橋臂直通現象。為避免功率開關的導通時間重疊，需要在微控制器中對PWM產生設定適當的死區時間，這是另一個需要深入討論的問題。

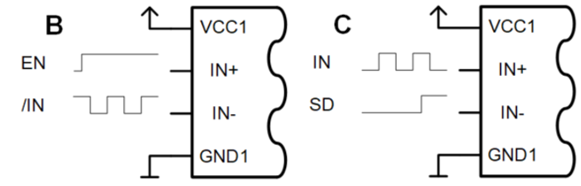

使能模式和關閉模式

驅動器上同時帶有IN+和IN-引腳，從邏輯上講兩者同時是有效電平才有輸出，我們設計中就可以拿出一個引腳作為使能和關閉的功能引腳，具體為：

使用IN+接腳作為啟用訊號（圖2窄脈衝和延遲中的C區域），IN-就是反向邏輯PWM輸入端。整個逆變器的閘極驅動器IC的IN+（設計中作為啟用控制）連在一起，以便透過單一控制訊號啟動變頻器。

使用IN-接腳作為關閉訊號（圖2窄脈衝和延遲中的A和B區域），IN+就是正向邏輯PWM輸入端。整個逆變器的閘極驅動器IC的IN-（設計中作為關閉控制）連在一起，以便透過單一控制訊號關閉逆變器。

輸入訊號的濾波

抑制輸入乾擾的方法是在輸入端連接簡單的RC低通濾波器，以抑制影響正常工作的短脈衝。

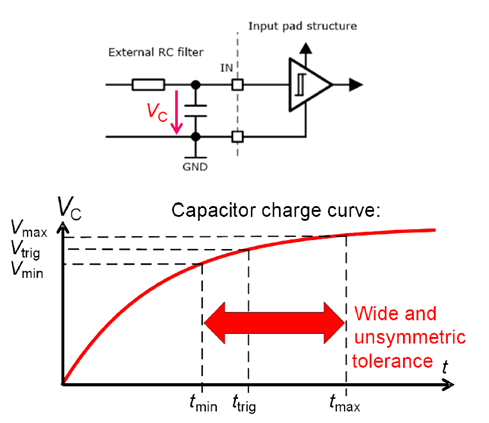

阻容RC濾波器是抑製或減少串擾和寄生耦合效應的常用方法。然而，如圖所示，外部簡單的阻容濾波器並不精確，其誤差不對稱。尤其是當時間常數較大時，這可能會使得基於半橋的功率變換器需要更大死區時間，計算更加困難。

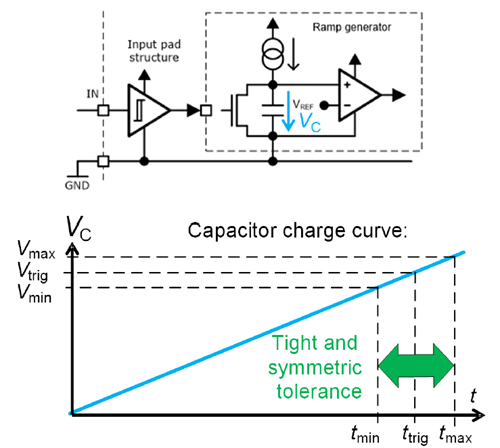

目前量產的EiceDRIVER™隔離型驅動都帶有內建濾波，內部為電容充電的是電流源，實現具有對稱容差和高精度的整合式低通噪音濾波器。整合噪音濾波器可以減少對外部RC濾波器依賴。與沒有整合式雜訊抑制濾波器的閘極驅動器積體電路相比，這種組合解決方案的性能更為出色。

窄脈衝抑制

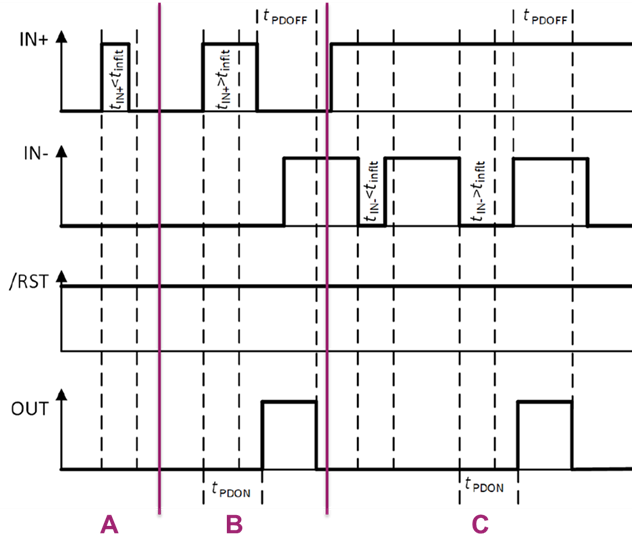

IN+和IN-定義了最小脈衝寬度，使驅動電路能夠抵禦意外的小脈衝幹擾，請參閱下圖A區和C區。

下圖的時序是基於啟用模式和關閉模式，A區NI-（設計中作為關閉控制）是低電平，關閉無效，這時IN+的脈衝應該出現的輸出端。但卻沒有，因為tIN+<tinfit，即脈衝寬度小於最小脈衝寬度，1ED332x系列的典型值為35ns。

傳輸延遲

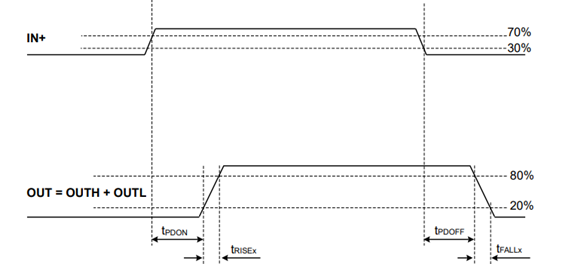

上圖B區中，IN+的脈衝寬度大於允許的最小脈衝寬度tinfit，驅動器就有輸出了，但輸出的前沿和後沿都有了一定的延時，分別為tPDON和tPDOFF，由於前緣後沿的延遲並不一致，會影響到輸出脈衝寬度，尤其在脈衝寬度比較窄的時候影響更明顯。細化的輸出邊緣特性與延時定義見下圖，IN+以30%~70%計，而輸出OUT則以20%~80%計。

動態參數

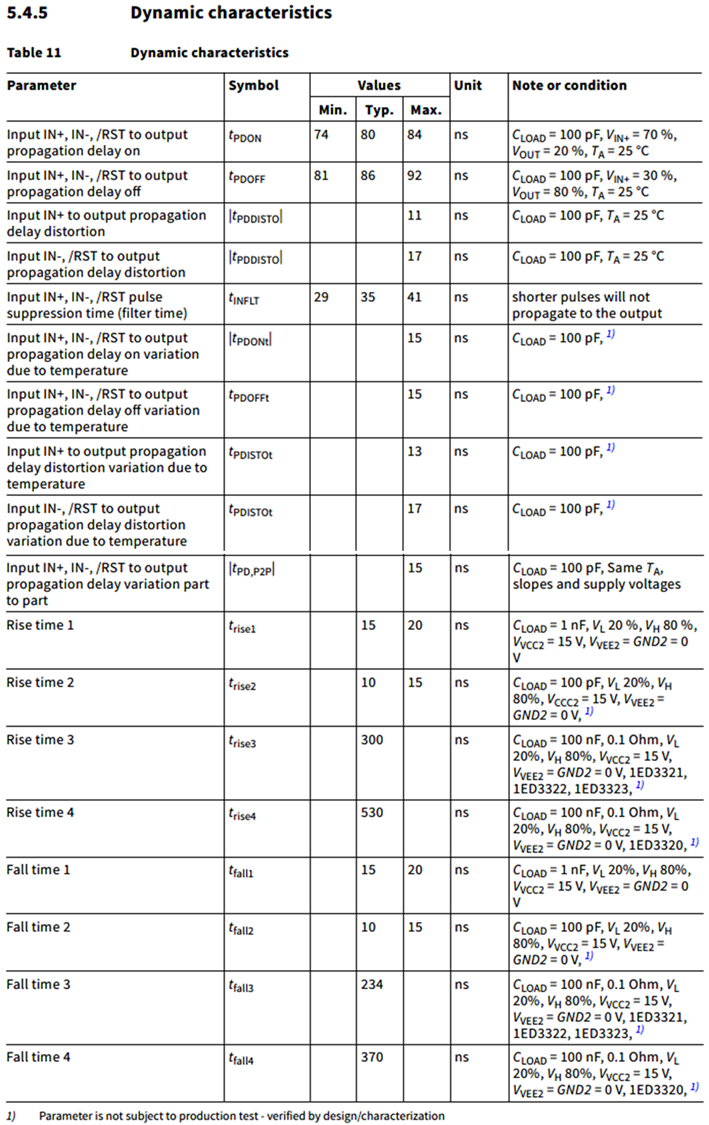

驅動器的動態參數在時序設計上比較重要，而且會受溫度和負載的影響，在1ED332xMC12N資料手冊表11中給出了18個項參數。

從下表可以看出，由於採用的變壓器隔離，其開通上升沿和關斷的下降沿的延時偏差很小，例如上升延時，典型值80ns，最小值是74ns，最大是84ns。由於上下偏差僅10-11ns，對死區設計時很“省時間”，在高頻開關應用也游刃有餘。
