驅動電路設計(三)---驅動器的隔離電源雜談

分享至

驅動電路設計是功率半導體應用的困難點,涉及功率半導體的動態過程控制及元件的保護,實踐性很強。為了方便實現可靠的驅動設計,英飛凌的驅動集成電路附帶了一些重要的功能,本系列文章以閱讀雜談的方式講解如何正確理解和應用這些功能,也建議讀者收藏和閱讀推薦的資料以作參考。


驅動電路有兩類,隔離型的驅動電路和電平移位驅動電路,他們對電源的要求不一樣,隔離型的驅動電路需要隔離電源,驅動集成電路一般都支援正負電源,而電平移位驅動電路一般採用自舉電源,一般是單極性正電源。


注意:典型型號1ED3323MC12N 8.5A,5.7kV(rms)單通道隔離閘極驅動器,具有短路保護、主動米勒箝位和軟關斷功能,通過UL 1577和VDE 0884-11認證

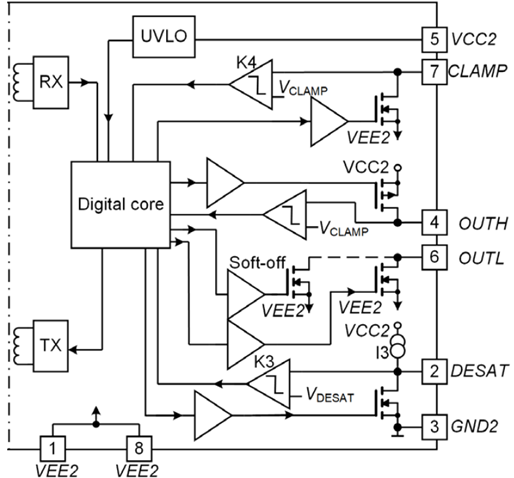

從1ED332xMC12N框圖可以看出,其有VCC2正電源端,VEE2負電源端和接地端GND2。

摘自IKW40N120T2 40A 1200V IGBT數據手冊

正電源

對於IGBT、MOSFET和SiC MOSFET正電源的電壓值有明確的建議值,它決定了驅動脈衝的幅值,IGBT一般為+15V,Si MOSFET為10V,而SiC MOSFET為15V~18V。


正電源與飽和壓降

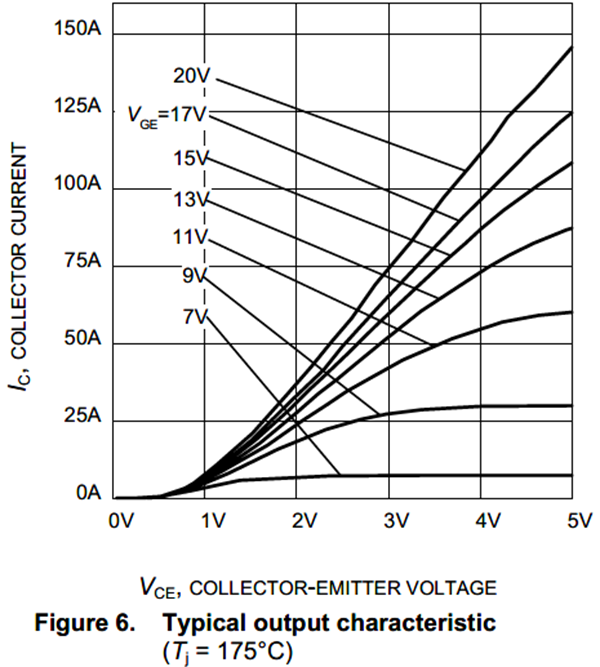

不同的驅動脈衝的振幅決定了元件的飽和壓降即靜態損耗,以IKW40N120T2 40A 1200V IGBT為例,當驅動脈衝幅值為VGE=15V,50A時的飽和壓降在2.7V,如果降低到VGE=11V時,飽和壓降上升到3.5V,如果再降柵壓,IGBT就會退出飽和,靜態損耗急劇增加,這就是為什麼驅動器會帶有UVLO功能。反過來,如果驅動電壓提高,VGE=17V,飽和壓降降到2.5V,可以有效降低導通損耗。

摘自IKW40N120T2 40A 1200V IGBT數據手冊

正電源與短路電流


IGBT短路承受能力是與驅動正電壓有關,驅動電壓VGE高,短路電流大,短路承受時間短,反過來驅動電壓低短路電流小,短路承受時間長,見下表。當驅動電壓上升到18V,短路電流會增加45%。而短路承受時間從10us,降到了6us,而靜態損耗降低了10%。


對於採用無磁芯變壓器的驅動IC,可以2us內關斷IGBT短路電流,但是過快的短路響應在高噪音環境中非常容易誤觸發。另外,適當提高驅動電壓有時是可行的,但要注意到,短路發生時,由於米勒電容,閘極電壓被抬高,這時就很危險。

負電源

負電壓可以提高功率元件的抗干擾能力,也可以加快關斷速度,負電壓可以在規定範圍內選取,主要考慮抗干擾能力,驅動功率(因為驅動功率與∆U成正比,PGE=fSW·QG·ΔU,負電壓大,需要驅動功率大)和電源拓樸的複雜程度。


寄生導通


負電源電壓不夠會增加寄生導通的風險,包括通過米勒電容寄生導通和通過寄生電感寄生導通。


米勒電容的寄生導通


當開通半橋中的下橋臂IGBT時,上橋臂的IGBT/二極體兩端的電壓會發生dvCE/dt變化。這會產生米勒電流iCG,從而對上橋臂的IGBT寄生電容CCG充電。電容CCG和CGE形成一個電容分壓。電流iCG流經米勒電容、串聯電阻、CGE和直流母線。如果閘極電阻上的壓降超過IGBT的閾值電壓,就會出現寄生導通。足夠振幅的負電壓可以拉低閘極電壓,很好地避免寄生導通。

寄生電感寄生導通

如果開關元件沒有輔助射極,或是驅動迴路寄生電感比較大時,雖然元件本身處於關斷模式下,但是對管或其他相功率元件開通產生di/dt會在該元件上產生一個電壓VσE2:,這樣可能有寄生開通風險。

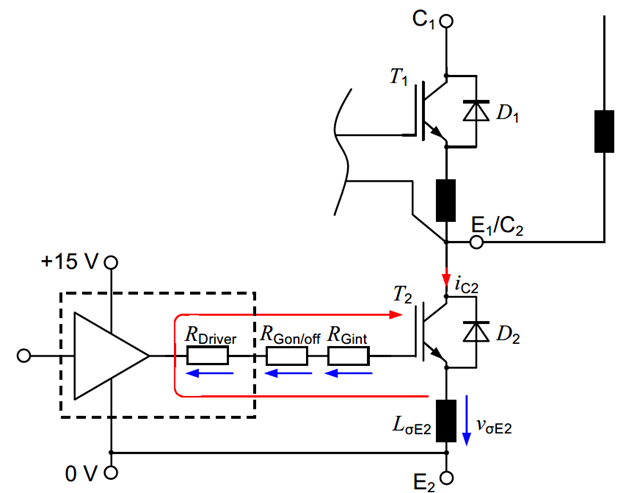

比如開通IGBT T1時,主電流將從續流二極體D2換向至IGBT1。二極體反向恢復電流減小過程中產生的diC2/dt會在LσE2上產生感應電壓,並將T2的內部射極電平拉到負值,變相提高了驅動電壓。

如果通過高diC/dt產生的感應電壓高於IGBT的閾值電壓,則會導致IGBT T2寄生導通。

負電源的拓撲


驅動的負電壓是針對GND2的,而且對穩壓精度要求不高,往往不需要用變壓器兩個繞組來實現,簡單的方法透過電源晶片實現。


如果要產生+15V,-7.5V的正負電壓,簡單的方法是通過倍壓整流實現,倍壓整流原理和設計請參考評估板EVAL-2EP130R-VD帶雙輸出倍壓整流的2EP130R變壓器驅動器評估板的應用手冊,控制晶片全橋變壓器驅動器集成電路,需購買評估板和索取PCB參考文件等請填寫表單

如果要靈活設計負電壓值,也可以選擇英飛凌2EP130系列全橋變壓器驅動器集成電路,其占空比和開關頻率皆可調整。如果採用下圖這樣的峰值整流電路,可以大幅縮減元件數量。並且該晶片會根據佔空比來進行過流保護,提供電源可靠性。設計可以參考評估板:EVAL-2EP130R-PR,具有雙輸出峰值整流和可定制的輸出電壓,適用於MOSFETS和IGBT。需要購買評估板和索取PCB參考文件等請填寫表單《新品 | 頻率和占空比可調的驅動電源用全橋變壓器驅動器評估板》

參考資料

驅動電路設計(一)-驅動器的功能綜述

驅動電路設計(二)-驅動器的輸入側探究



參考資料

1.英飛凌工業半導體驅動技術合集

2.《IGBT模組:技術、驅動與應用》機械工業出版社

3. 新品 | 2EP1xxR - 頻率和占空比可調的驅動電源用20V全橋變壓器驅動器

4. 新品 | 頻率和占空比可調的驅動電源用全橋變壓器驅動器評估板

5. 英飛凌邀您免費試用全橋變壓器驅動器評估板!


文章來源:英飛凌工業半導體
