24

Mar . 2025

驅動電路設計(七)-自舉電源在5kW交錯調製圖騰柱PFC應用

分享至

搭配功率半導體IGBT,SiC MOSFET技術的發展與系統設計的最佳化,電平驅動驅動電路應用場景越來越廣,電壓從600V拓展到了1200V。英飛凌1200V電平驅動型頸驅動晶片電流可達+/-2.3A,可驅動中功率IGBT,Easy系列模組。目標10kW+應用,如HVAC、熱泵、驅動伺服器、工業原理、泵浦和模型。本文就來介紹一個設計案例,採用電平驅動驅動器驅動矽SiC MOSFET 5kW交錯調製圖騰柱PFC評估板。


從設計來看,這是一個很好的工業應用案例,涉及自舉電路在電力驅動和工頻50Hz的驅動中的應用。

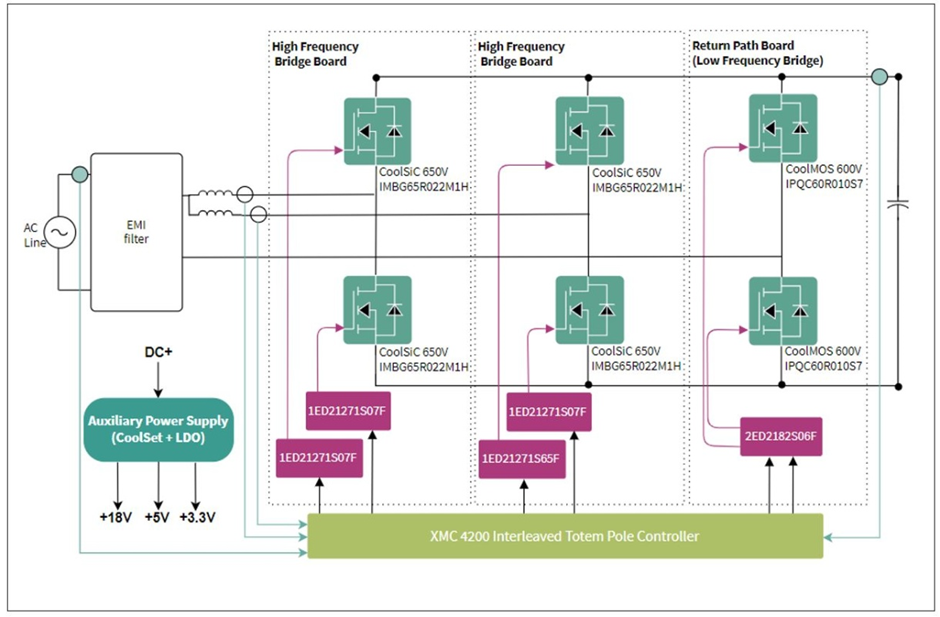

評估板的型號為EVAL-1EDSIC-PFC-5KW,是採用交錯圖騰柱實現PFC的完整方案,三個半橋臂結構,見下圖,兩個高頻橋臂的功率開關採用650V 22mΩ的碳化矽MOSFET IMBG65R022M1H,一個低頻臂採用100 m)CCCCCCCCC C看到式的橋。


CoolMOS™ S7是高壓SJ MOSFET,其針對RDS(on)最佳化,用於低頻開關。非常適合固態繼電器和繼電器、PLC、電池保護以及高功率電源中的主動橋式整流。

Si和SIC MOSFET驅動均採用基於SOI技術的低電壓驅動晶片。


其中SiC MOSFET的驅動採用高壓極性驅動晶片1ED21271S65F,它是4A 650V的大電流高壓側靈敏驅動器,帶過電流保護(OCP)、多功能RCIN/故障/使能(RFE)和集成自舉故障(BSD),DSO-8封裝。


CoolMOS™ S7的驅動採用基於SOI技術的低電壓驅動晶片2ED2182S06F,它是2.5A 650V高速大電流半橋感應驅動器IC,整合自舉差分,DSO-8封裝。

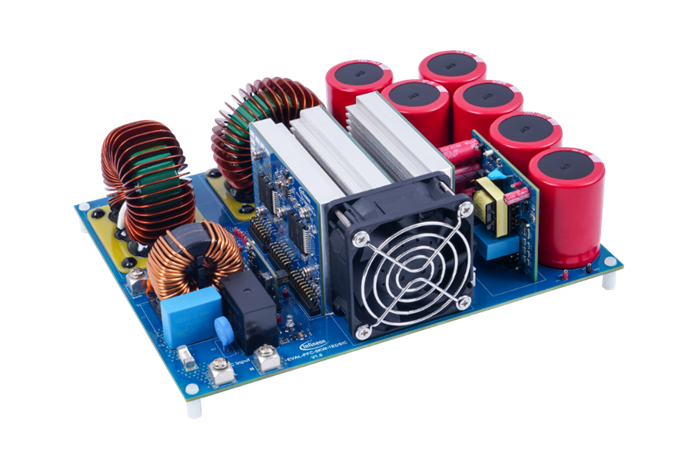

5kW交錯調變圖騰柱PFC的設計,在230VAC半負載條件下,實現效率為98.7%,尺寸為218mm x 170mm x 60mm,即功率密度達到36W/in3。


所用元件:

■EiceDRIVER™ 1ED21271S65F 驅動 CoolSiC™ MOSFET

■ CoolSiC™ MOSFET IMBG65R022M1H

■EiceDRIVER™ 2ED2182S06F驅動CoolMOS™

■ CoolMOS™ S7 SJ MOSFET 600V IPQC60R010S7

■控制器 MCU:XMC™ 4200 Arm® Cortex®-M4

■輔助電源:ICE2QR2280G

碳化矽MOSFET驅動

1ED21271S65F是2025年3月推出的最新產品,電壓為650V、輸出能力+/-4A的高邊回授驅動器,與其他產品相比,提供了更穩健、更高的解決方案。


設計採用英飛凌的絕緣體上矽(SOI)技術,1ED21x7x系列具有良好的可靠性和抗噪能力,能夠在負瞬態電壓高達-100V時晶片不壞。


可用於高壓側或低壓側高壓、大電流、高速功率管驅動,即驅動Si/SiC功率MOSFET及IGBT,擊穿電壓高達650V,輸出電流為+/-4A,傳播延遲小於100ns。


1ED21x7x系列非常適合驅動多個開關並聯應用,例如電動車中,基於1ED21x7x大電流共振驅動器的設計,可在一個喇叭系統中節省多個NPN/PNP管和外部自舉差分。

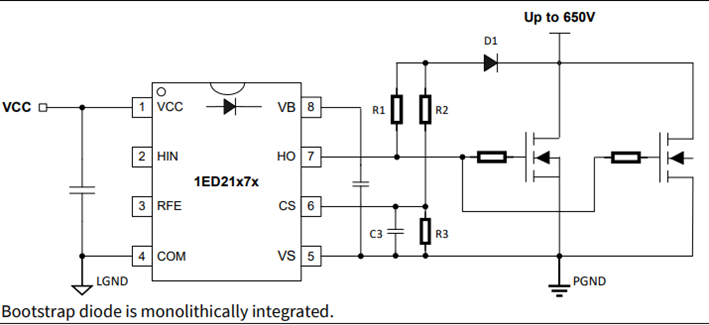

在圖騰柱PFC設計中,濾鏡過流保護是個設計困難點,1ED21x7x提供簡單、易於設計的濾鏡過流保護。


1ED21x7x的CS腳位功能強大,可實現過電流保護和短路I和短路II的保護。

  • 短路I:指發生在電力開關開通,之前已經處於短路狀態。
  • 短路II:短路發生在電力開關導通狀態,這是比較難保護的。
  • 過流保護:1ED21x7x系列有兩個CS保護閾值可以選,0.25V和1.8V。 0.25V設定通常與分流電阻一起使用,以實現過流檢測,低壓選項,可以盡量減少分流電阻上的壓降造成的損耗。對於頹水檢測,要採用1.8V,它具有更好的抗噪能力。

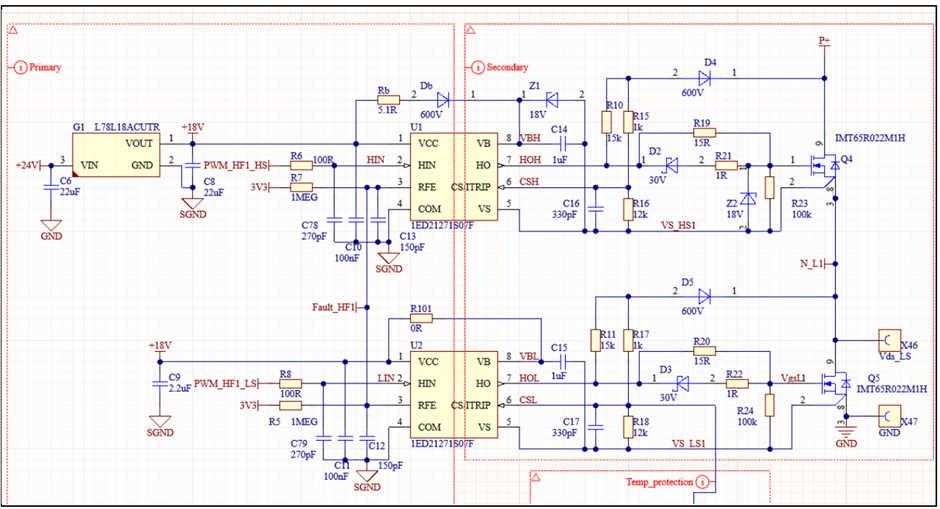

由於1ED21x7x系列整合了自舉電阻,外圍電路擴展就更簡單,下圖的實際電路外接了一個600V高速電阻Db和一個5.1Ω電阻,自舉電容為1uf。這是為什麼呢?

在《驅動電路設計(五)—驅動器的自舉電源快速設計》中強調了自舉電路會有電壓損失,導致上管驅動電壓低於下管電壓,而SiC的RDS(ON)會隨著驅動電壓降低而明顯增大,這是要在設計中避免的。 自舉電壓的損失貢獻主要決定是自舉電路中的自舉電路中的阻抗,VRboot由下面公式,選擇更小的外接電阻能降低自舉電壓的損失,外接5.1歐姆相比驅動內置的若電阻35歐姆來說小,零點幾伏的改善對SiC MOSFET的瞬時損失降低是非常有價值的。

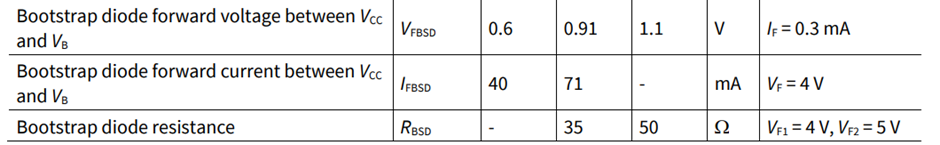

1ED21x7x中的自舉電路參數

《驅動電路設計(五)—驅動器的自舉電源快速設計》中強調了自舉電路會有電壓損失,導致上管驅動電壓低於下管電壓,而SiC的RDS(ON)會隨著驅動電壓降低而明顯增大,這是要在設計中避免的。


自舉電壓的損失貢獻主要決定是自舉電路中的自舉電路中的阻抗,VRboot由下面公式,選擇更小的外接電阻能降低自舉電壓的損失,外接5.1歐姆相比驅動內置的若電阻35歐姆來說小,零點幾伏的改善對SiC MOSFET的瞬時損失降低是非常有價值的。

CoolMOS™驅動

2ED2182S06F的靜態電流

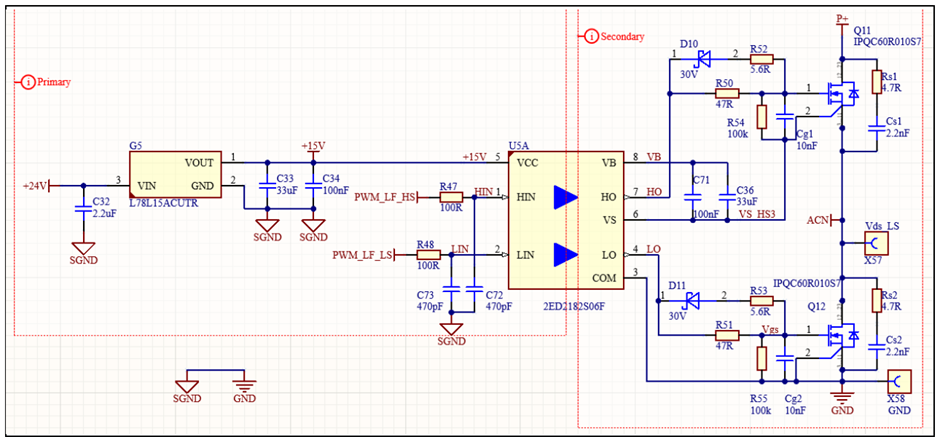

EiceDRIVER™ 2ED2182S06F驅動CoolMOS™ S7 SJ MOSFET 600V IPQC60R010S7時,直接採用整合自舉差分,自舉電容為33uf+100nf。

由於低頻橋臂工作在工頻50Hz,依照《驅動電路設計(四)---驅動器的自舉電源綜述》中的設計公式,進行計算。由於頻率只有50Hz,驅動器的靜態電流被放大了。其效果相當於IPQC60R010S7的QG大一個量級,所以算出來的電容值就比較大,取33uf。


■ QG 為功率開關的電感電荷 318nC (IPQC60R010S7)

■Iq 為相關驅動器的靜態電流170uA(資料表中靜態VBS供電電流)

■Ileak為自舉電容的漏電流(只與靜態電容有關,忽略)

■ fSW為電力管的開關頻率50Hz

■ UCC為驅動電源電壓

■UF 為自舉方向的正向電壓

■ UCEsat為下橋臂功率管的電壓降速

■ S為餘裕係數

通過以上內容,可以看到不能抄作業的自舉電路設計的兩個案例,結合先前系列文章中的知識點,讀者可以做驗證性的設計。


英飛凌新開發了一些強大的級地震驅動電路,把應用場景拓展了,在合理的系統絕緣佈局後,可以更積極地採用級地震驅動電路、自舉電路來優化系統設計,降低系統成本。
