新品 | 頻率和占空比可調的驅動電源用全橋變壓器驅動器評估板

分享至

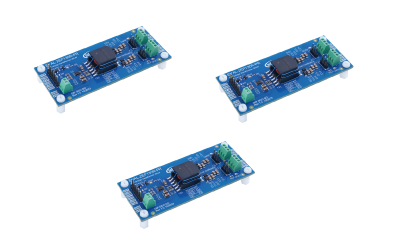

設計工程師可使用此系列評估板評估全橋變壓器驅動器IC-2EP1xxR系列


有三種評估板可供選擇:


■ EVAL-2EP130R-PR:

2EP130R變壓器驅動器評估板,具有雙輸出峰值整流和可定制的輸出電壓,適用於MOSFETS和IGBT。


■ EVAL-2EP130R-PR-SIC:

2EP130R變壓器驅動器評估板,雙輸出,峰值整流,目標應用SIC MOSFET驅動。


■ EVAL-2EP130R-VD:

具有雙輸出倍壓配置的2EP130R變壓器驅動器評估板。


所用元件:


■裝置型號 2EP1xxR:

2EP1xxR是IGBT,GaN和SiC驅動電源用全橋變壓器驅動器IC系列,採用緊湊型TSSOP 8引腳封裝,具有功率集成和最佳化功能,可產生非對稱輸出電壓,為隔離閘極驅動器供電。


由於具有獨特的佔空比調整能力,它針對非對稱閘極驅動器電源進行了最佳化。 2EP1xxR還整合了溫度、短路和UVLO保護功能,有助於保護系統免受不必要的故障。

產品特點

  • 根據所需的拓撲結構和功率開關,有三種不同的評估板可供選擇
  • 根據所需的性能,包括三種不同的變壓器選項。 (僅限EVAL-2EP130R-PR)
  • 5V至20V的寬輸入電源範圍
  • 使用內部振盪器或外部脈寬調變(PWM)實現50kHz至695kHz的寬頻率工作範圍

應用價值

  • 輕鬆評估2EP130R全橋變壓器驅動積體電路
  • 為2個閘極驅動積體電路提供隔離電源

應用領域

  • 太陽能
  • 電動車充電樁
  • ESS
  • 焊接
  • UPS
  • 驅動器
