EVAL-M7-HVIGBT-PFCINV1是一款 MADK平台功率板，它具有三相逆變器和功率因數校正（PFC）功能，以CCM模式運行，PWM頻率高達100kHz。 變頻器採用最新一代TRENCHSTOP™逆導型IGBT，而 PFC則是基於高速TRENCHSTOP™ 5 IGBT。
與配套的控制板結合，功率板可用於風扇、泵浦和壓縮機等馬達系統
產品型號：
EVAL-M7-HVIGBT-PFCINV1
所用裝置：
TRENCHSTOP™逆導型IGBT
TRENCHSTOP™ 5 IGBT
14
Dec . 2023
新品 | EVAL-M7-HVIGBT-PFCINV1 MADK功率板
分享至
產品特點
- 直接可用的三相馬達功率級
- 最大電壓為650V的逆導型IGBT
- PFC的高速TRENCHSTOP™ 5 IGBT
- 額定輸入電壓220Vac
- 輸出功率高達200瓦，無需冷卻
- 高達100kHz PFC PWM頻率
- 連接示波器探頭的測試鉤
- MADK M7 32針接口連接器
應用價值
- 評估650V RC-D 和iMOTION™ Driver IMD110
- 經濟高效的逆變器和PFC設計
- 電氣堅固性高良好的電磁幹擾性能
- 整合運動控制引擎(MCE)，無需軟體編程即可快速上市
- 一小時內讓馬達和PFC投入運行
應用領域
- 風扇和水泵驅動器
- 壓縮機

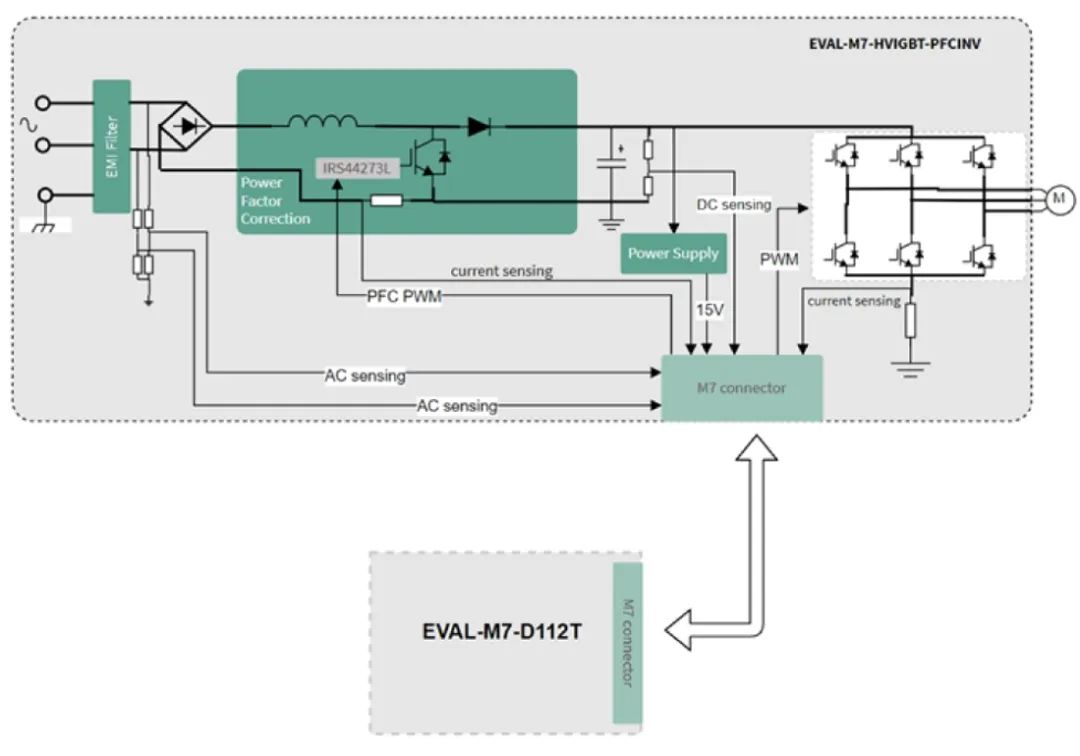

產品框圖
