波長溫度影響減少66% 可大幅延長測量距離!
發光幅度97%範圍內實現均勻穩定的發光強度 有助提高LiDAR精度

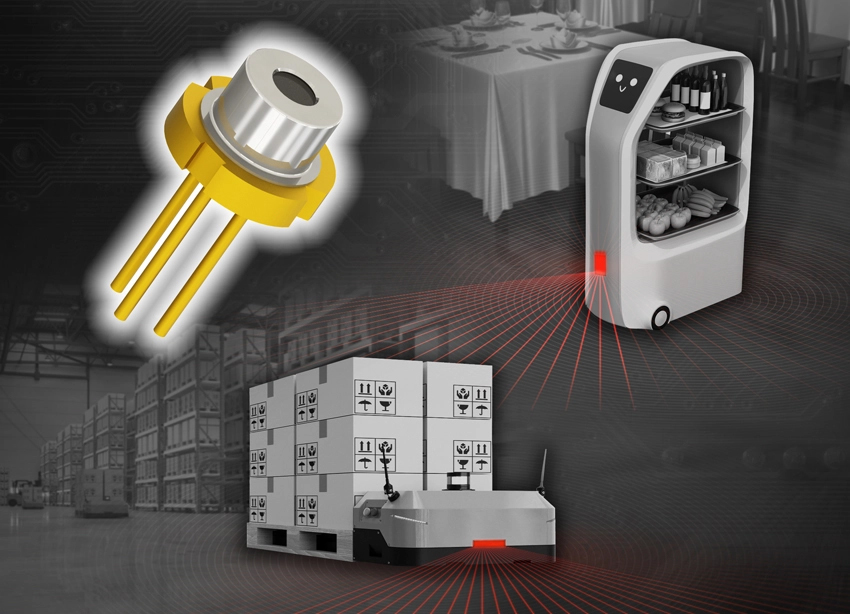

半導體製造商ROHM(總公司:日本京都市)推出一款高輸出功率半導體雷射二極體「RLD90QZW8」,非常適用於搭載測距和空間識別用LiDAR*1的工控設備領域的AGV(Automated Guided Vehicle/無人搬運車)和服務機器人、消費性電子領域的掃地機器人等應用
半導體製造商ROHM(總公司:日本京都市)推出一款高輸出功率半導體雷射二極體「RLD90QZW8」,非常適用於搭載測距和空間識別用LiDAR*1的工控設備領域的AGV(Automated Guided Vehicle/無人搬運車)和服務機器人、消費性電子領域的掃地機器人等應用
近年來在AGV、掃地機器人和自駕車等需要自動化工作的廣泛應用中,可以準確測量距離和識別空間的LiDAR日益普及。在此背景下,為了「更遠」、「更準確」地偵測到所需資訊,市場要求作為光源的雷射二極體能提高輸出功率和性能。
ROHM已經擁有實現更窄雷射發光幅度的獨家專利技術,有助LiDAR 支援長距離偵測並實現更高的精度。ROHM 於2019 年推出25W 的雷射二極體「RLD90QZW5 」,於2021 年推出75W 的雷射二極體 「RLD90QZW3 」。為了滿足市場對更高輸出功率的強勁需求,此次ROHM 又推出輸出功率高達120W 的新產品。

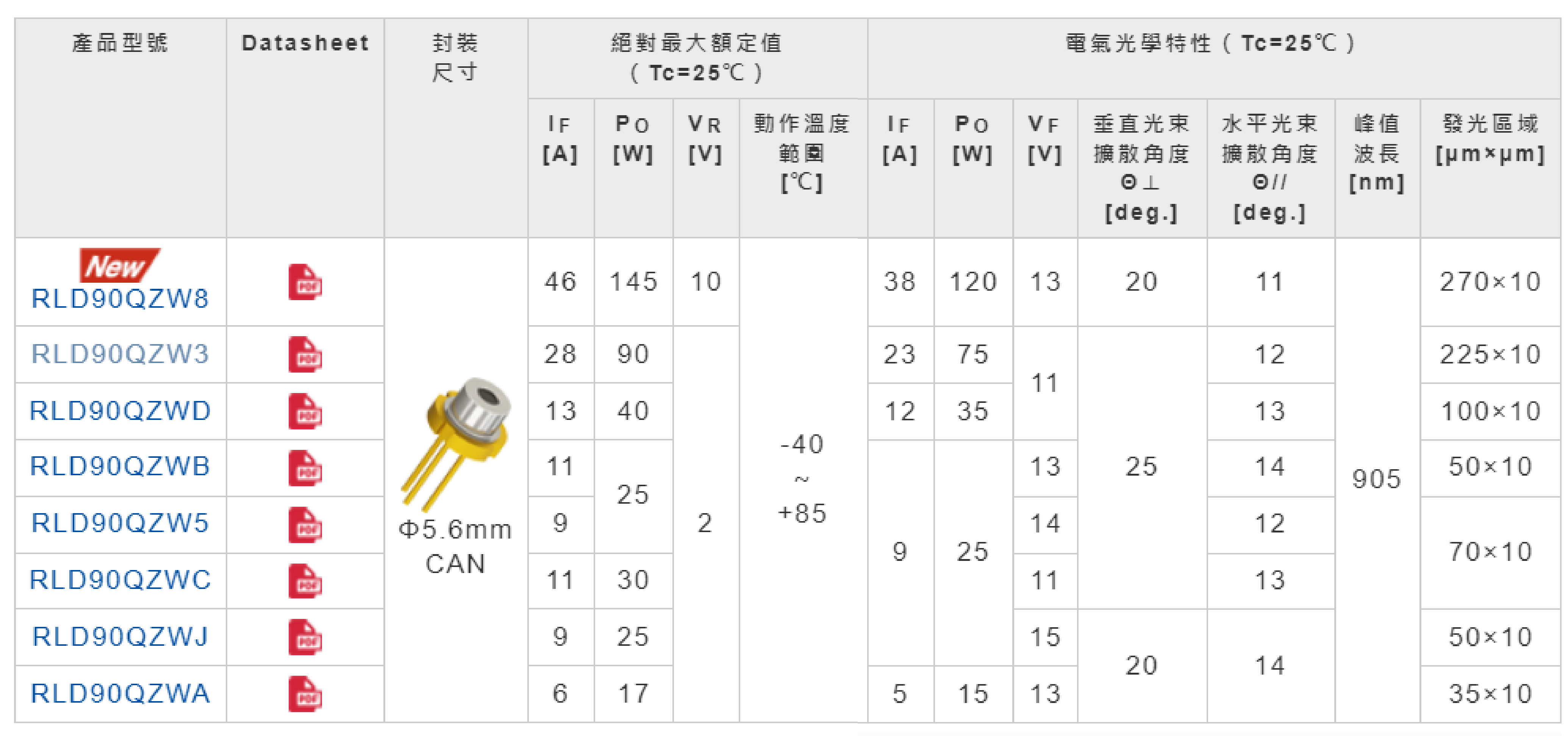

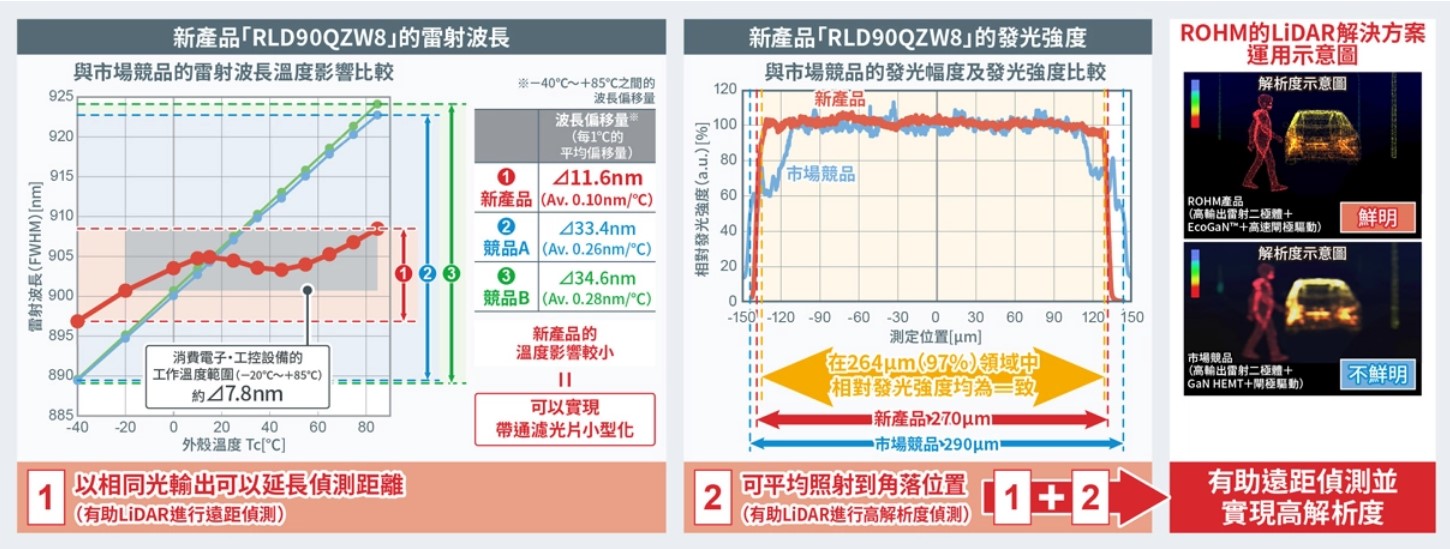

「RLD90QZW8」是針對使用3D ToF系統*2進行測距和空間識別的LiDAR應用所開發的一款120W高輸出功率紅外雷射二極體。利用ROHM獨家元件開發技術,與市場競品相比,新產品的雷射波長溫度影響減少了66%,僅為⊿11.6nm(平均0.10nm/℃)。該優勢有助實現帶通濾光片*3的小型化,進而有助LiDAR實現遠距離檢測。另外新產品還實現了270μm業界最小等級※的超窄發光幅度,而且在264μm範圍內(發光幅度的97%)實現了均勻而穩定的發光強度,有助提高LiDAR精度。此外新產品還實現了出色的光電轉換效率(PCE),光輸出的效率更高,有助降低LiDAR功耗。
不僅如此,ROHM官網還免費提供新產品評估和導入時所需的豐富設計資料,為加速本產品的導入提供支援。驅動LiDAR應用的雷射二極體,需要奈秒等級的高速開關,因此ROHM還在官網上公佈了相對應的參考設計「REFLD002」,除了新產品外,該參考設計中還搭載了ROHM開發的EcoGaN™ 系列的150V GaN HEMT和閘極驅動器。
新產品已於2023年9月開始出售樣品(樣品價格為3,500日元/個,未稅),預計將於2023年12月開始暫以每月20萬個的規模投入量產。另外樣品也已開始透過電商平台銷售。目前,前/後段製程的ROHM製造工廠均已取得IATF 16949*4全球汽車產業品質管理系統驗證。另外支援車規應用(符合AEC-Q102*5標準)的雷射二極體產品也已經在開發中,計畫於2024年度推出。
消費性電子:掃地機器人、高爾夫雷射測距儀
工控設備:AGV、服務機器人、3D監控系統(人和物體偵測用的感測器)等
為了加速本系列產品的導入, ROHM在官網上免費提供評估和導入本系列產品所需的豐富設計資料,其中包括含有驅動電路設計方法的應用指南、電路板開發用的資料和模擬用模型(SPICE模型、Ray資料)等。如欲瞭解更多資訊,請至:
■RLD90QZW8產品專頁
https://www.rohm.com.tw/products/laser-diodes/high-power-lasers/rld90qzw8-product#productDetail

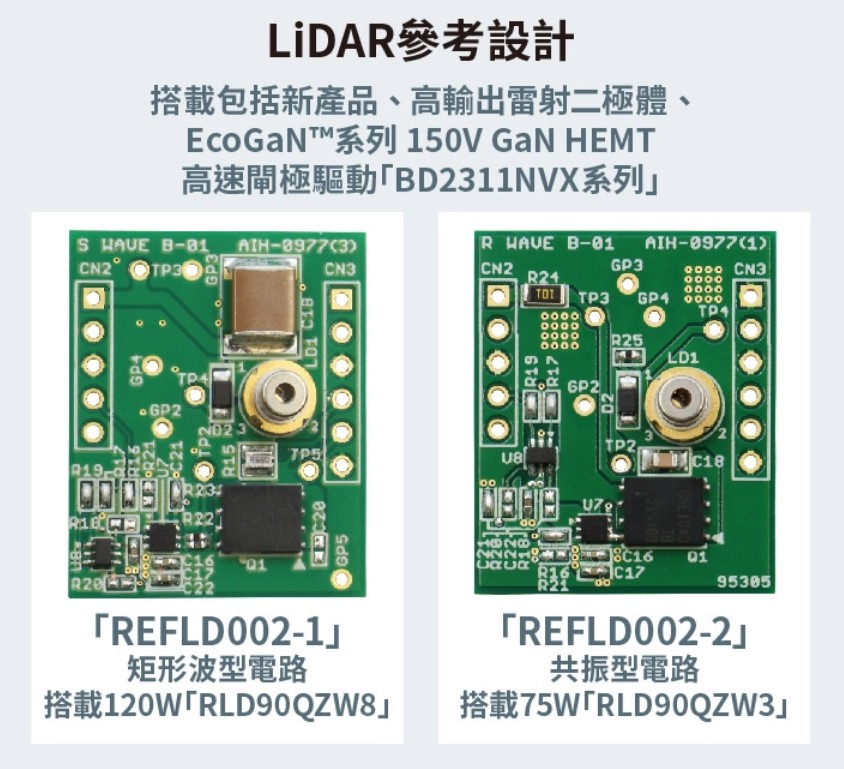

ROHM官網上提供搭載了新產品、ROHM開發的EcoGaN™ 系列150V GaN HEMT、以及高速閘極驅動器「BD2311NVX系列」的LiDAR用參考設計。
●參考設計產品型號
・REFLD002-1<矩形波型電路>
(搭載120W輸出功率雷射二極體「RLD90QZW8」)
・REFLD002-2<共振型電路>
(搭載75W輸出功率雷射二極體「RLD90QZW3」)
・「EcoGaN™ 」是ROHM Co., Ltd.的商標或註冊商標。
*1) LiDAR(光達、光學雷達) 是Light Detection and Ranging的縮寫,以ToF系統(光源、ToF感測器、圖像感測器)組成,用來偵測周遭狀況的一種應用。
*2) 3D ToF系統

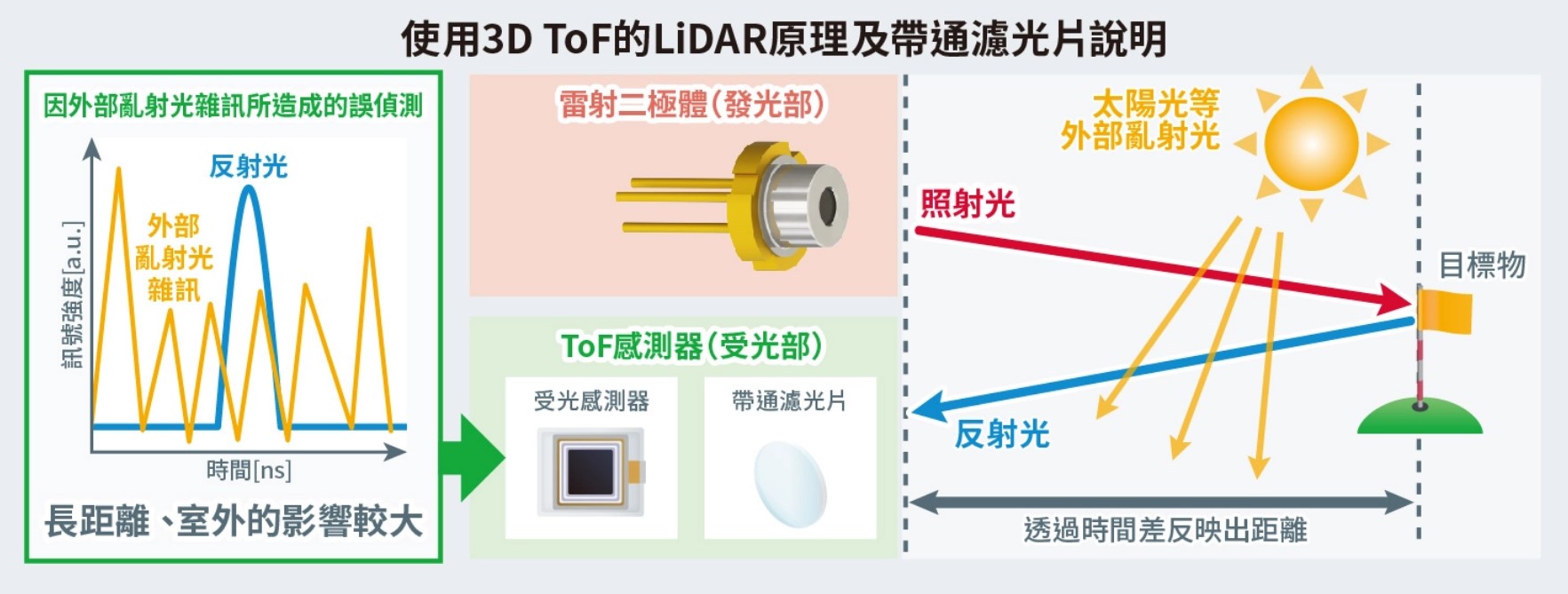

ToF(飛時測距)是Time of Flight的縮寫,是一種透過測量光源飛行時間來計算距離並感知空間的方法。ToF系統正是使用了該方法的3D(三度)空間識別和測距系統。
*3) 帶通濾光片
僅允許特定波長的光通過的濾光片。在光學元件中,如果帶通濾光片的通帶較窄,可以有效地僅擷取接近峰值波長的光,可大幅減少如陽光等外部環境光雜訊的干擾。若是在相同的偵測距離下功耗更低,在相同的光輸出功率下可延長偵測距離。
*4) IATF 16949
IATF是International Automotive Task Force的縮寫,是汽車業界品質管理體系之一。該體系在ISO 9001國際標準的基礎上,增加了專門針對汽車業界的具體要求。汽車製造商和供應商透過遵守IATF 16949,可滿足國際品質標準。
*5) AEC-Q102
AEC是Automotive Electronics Council的縮寫,是大型汽車製造商和美國大型電子元件製造商聯手制定的汽車電子元件可靠性標準。Q102是專為光電元件所制定的標準。
