USB-C供電（USB-PD）是目前主流的快速充電協定之一，它可以大幅提高USB應用中的充電電壓和電流，為各種移動智慧設備提供更靈活的充電方式和更高的功率傳輸。
為滿足這一趨勢帶來的進一步需求，英飛凌科技近日推出EVAL_XDPS2222_240W1，這款評估板專為USB-PD應用而開發，該評估板具有90V-264V的寬輸入範圍和 5 V 至 48 V 的超寬輸出電壓範圍，能夠提供高效穩定的功率輸出。 同時，此評估版採用雙層PCB設計， 尺寸為200 mm x 65 mm x 24 mm，系統的額定輸出功率為240 W，在保持較低成本的基礎上，滿足了DOE VI和CoC Tier 2的效率要求。
EVAL_XDPS2222_240W1由哪些元件組成：

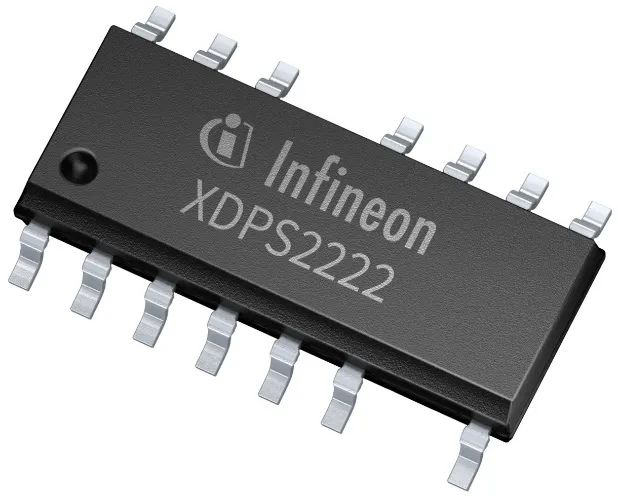

英飛凌採用 PFC + 混合反激式 （HFB） 二合一 IC XDPS2222 作為控制器和 600 V GaN 晶體管作為主開關。
600 V GaN 晶體管IGLD60R190D1的主開關提供了快速的開關速度和極小的開關損耗，簡單的半橋拓撲結構實現了更高的效率。 提升高功率密度和提高工作頻率的同時也進一步降低了系統成本與EMI，具有極高的效率和可靠性。
此外， PFC+HFB（混合反激式）的協同運作使得EVAL_XDPS2222_240W1充分發揮PFC與HFB（混合反激式）的功能優勢。 根據輸入、輸出而自適應調節的PFC功能也能夠自動控制PFC的啟用與禁用，同時保證輕載時 PFC間歇工作 ，有效提高了平均效率，並滿足最新的能效標準。 混合反激架構（HFB）創新性的諧振電容切換功能則支援超寬輸出電壓範圍的系統設計，其峰值電流模式控制説明EVAL_XDPS2222_240W1實現穩健、快速的輸入和負載控制，使得其高側和低側開關均工作在 ZVS模式。
EVAL_XDPS2222_240W1的優勢：
強大的功能和產品特性使得EVAL_XDPS2222_240W1成為USB PD適配器和充電器解決方案中的理想選擇之一。 英飛凌USB-C 適配器和充電器解決方案擁有高效率、低系統成本和超高功率密度設計等優勢，可以在為客戶設計方案時減少系統成本，加快開發週期，同時進一步提升產品上市競爭力，引領行業技術發展，促進數位化、低碳化的未來。
如需瞭解更多資訊，請點擊：EVAL_XDPS2222_240W1
文章來源：英飛凌官微
