新聞中心 新聞稿
25

Oct . 2023

新品 | 採用150V OptiMOS功率MOSFET電機驅動評估板

分享至

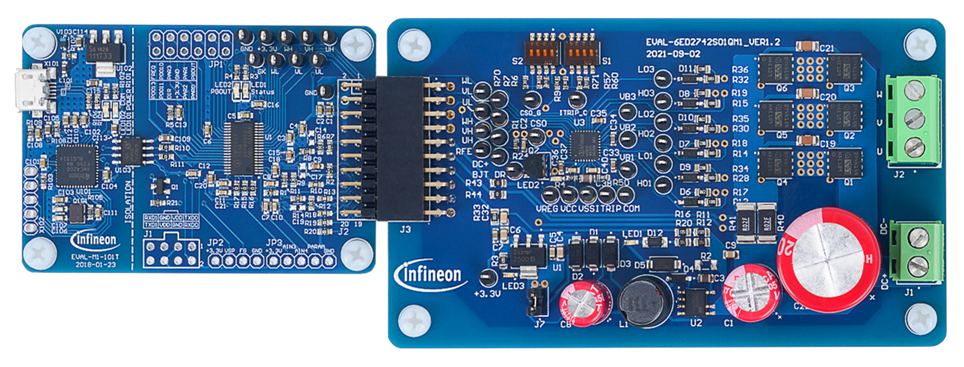

EVAL-6ED2742S01QM1評估套件包括一塊三相逆變功率板，內含額定電壓為160V 的6ED2742S01Q（5x5 VQFN-32）三相柵極驅動器，驅動六個額定電壓為150V的 OptiMOS™ MOSFET BSC074N15NS5 （5x6 Super SO8）。 它配有一個M1連接器，用於連接iMOTION™模組化應用設計套件（MADK）控制板EVAL-M1-101T。


產品型號：

  • EVAL-6ED2742S01QM1評估板


所用器件：

  • 1x160V柵極驅動器：6ED2742S01Q
  • 6x150V OptiMOS溫度：BSC074N15NS5
  • 1xiMOTION：™ IMC101T

產品特點

  • 標稱直流輸入電壓為24伏
  • 最大可驅動250瓦電機
  • 帶散熱器可擴展到500瓦電機功率
  • 單分流器電流採樣
  • 採樣直流母線電壓
    +12V和+3.3V輔助電源
  • 帶iMOTION™的M1介面

應用價值

  • 最寬輸入電壓範圍~140V
  • 降低系統級BOM成本
  • 卓越的160V SOI抗閂鎖能力
  • 150V OptiMOS™ MOSFET（7.4mΩ，23nC）
  • iMOTION™實現高效控制

競爭優勢

  • 無需程式設計的快速簡便的評估板
  • 單板優化整體解決方案（柵極驅動器、MOSFET、控制器）
  • 採用堅固耐用的160V SOI柵極驅動器和150V OptiMOS™ FET


應用領域

  • 充電式電動工具
  • 電池供電工具
  • 多旋翼飛行器和無人機
  • 微型逆變器解決方案

掃描下方二維碼，

即可查看產品詳細資料~

掃描二維碼，關注英飛淩工業半導體尋找更多應用或產品資訊
