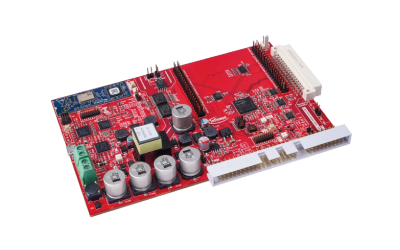

EVAL-XMC4800PSOC6M5是一款控制板，與具有M5連接器的英飛凌模組化應用設計套件MADK兼容。它可以方便地評估M5接口的MADK和通過ModusToolbox™定製軟件開發。它包括用於逆變器和電機控制的XMC4800，而PSoC™ 6用於基於網路的配置，包括Wi-Fi。板載功能包括兩個MCU的調試器和編程器、電源、OPTIGA™ TrustM安全系統以及編碼器/EtherCAT接口。
產品型號：
EVAL-XMC4800PSOC6M5
所用裝置：
XMC4800
PSoC™ 6
06
May . 2024
英飛凌新品 | 英飛凌模組化應用設計套件MADK相容的控制板
分享至
產品特點
- XMC4800用於變頻器和電機控制
- PSoC™ 62 MCU + Murata 1LV模組，包括Wi-Fi連接和嵌入式圖形使用者介面
- 兩個MCU之間的加強絕緣
- 已啟用ModusToolbox™
- 兩個MCU帶板載USB調試器/編程器
- 板載24V/15W反激式DC-DC
- 板載OPTIGA™ Trust M安全解決方案
- 附M5接口，支援模組化應用設計套件MADK
- 用於EtherCAT板和外部編碼器/旋轉編碼器電路的接口連接器
- CAN介面
應用價值
- 支援測試和評估基於M5介面的MADK
- 基於Wi-Fi易於使用的嵌入式圖形使用者介面
- 簡化功率級測試
- 硬體配置彈性
- 集成到ModusToolbox™框架中，並附帶樣品軟體，可設計自己的SW原型機
應用領域
- 電機驅動
- 工業應用
- 電動車充電
