內含影片 | 一文了解英飛凌最新USB 20Gps解決方案

Jul . 2025

分享至

1. EZ-USB™ FX20 的主要功能特性

EZ-USB™ FX20 是基於英飛凌業界領先的 EZ-USB™ FX3 控制器的基礎上，進一步提高了總頻寬，達到 17.6 Gbps，相比前代產品的3.2Gbps提升了550%。它支援使用長達 5米的被動 USB 線，實現 USB 20Gbps 連接。

全球首款 HDMI 2.1 視訊擷取的 USB 20Gbps 解決方案！我們的 EZ-USB™ FX20 帶來了三大突破：

創新的USB 3.2 PHY設計，支援高達 28 dB 的插入損耗
無壓縮 4K 視訊擷取，速度高達每秒 120 幀
業界首創的 20 Gbps 傳輸距離，最遠可達 5 米

觀看影片

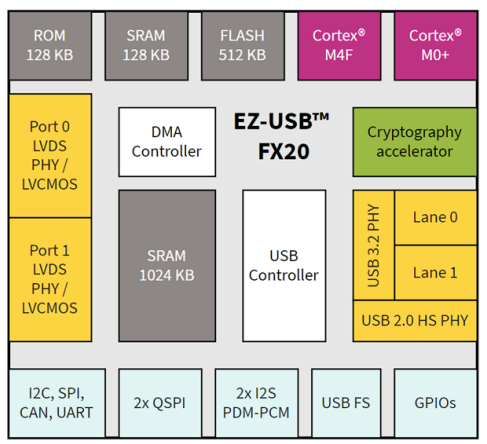

EZ-USB™ FX20 的主要功能特性

USB 3.2 Gen2 裝置連接埠

- 整合 PHY：20 Gbps、10 Gbps、5 Gbps、480 Mbps

- USB-C 插頭方向偵測與校正

雙核心 CPU

- 150 MHz Arm® Cortex®-M4F

- 100 MHz Arm® Cortex®-M0+

儲存子系統

- 512 KB FLASH，用於啟動程式碼和韌體

- 128 KB SRAM，用於程式記憶體

- 1024 KB SRAM，用於緩衝記憶體

雙模式高頻寬資料接口

- LVDS 模式：多達16個1.25 Gbps的RX資料通道

- LVCMOS 模式：160 MHz DDR下，高達 32 位元資料匯流排

週邊 I/O 端口

- 2個四路SPI (QSPI)

- 支援八進位接口

- 8 個串列通訊模組（I2C）

- 7 個串列通訊區塊（I2C、SPI、CAN、UART）

- USB 全速（12 Mbps）設備

- 2x I2S/PDM-PCM 和 GPIO

密碼學加速器

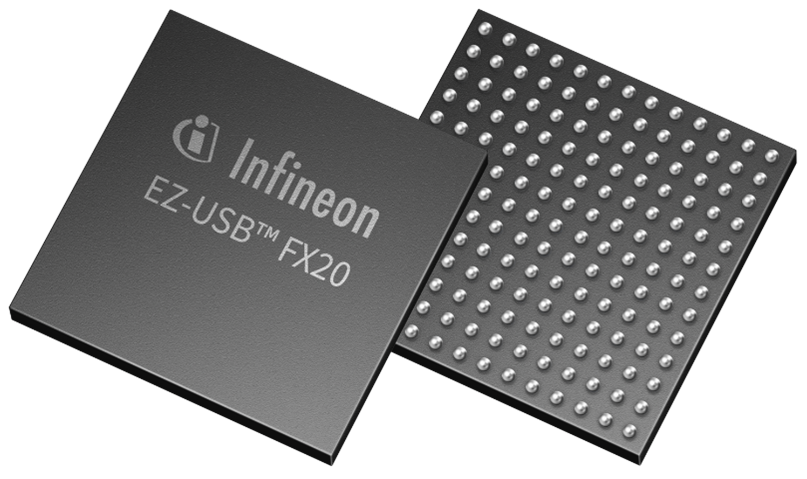

封裝

- 10 x 10 毫米，169 球，球間距0.75 mm

2. EZ-USB™ FX20 的優勢

性能相比前代產品提升 600%

減小 PCB 尺寸，降低物料成本

- 10X10 BGA 封裝

- 支援 USB-C 直連，無需高速訊號多工器

- 整合快閃記憶體

快速開始產品開發

- 利用設定工具快速啟動韌體

- USB 視訊類別（UVC），韌體準備就緒

- USB3 Vision 韌體準備就緒

- 支援 FMC 標準的開發套件，可快速連接到 FPGA 板

- 一體化程式設計/調試擴充板

- 硬體和軟體的應用說明

3. EZ-USB™ FX20 的潛在應用

影格採集器
混合實境頭顯
3D 掃描儀
測試測量儀器

4. 用 EZ-USB™ FX20 開始您的設計

點擊這裡，購買EZ-USB™ FX20 開發套件(KIT_FX20_FMC_001)，並下載相關的硬體設計檔案、 ModusToolbox™ 和用於 EZ-USB™ FX20 軟體開發的軟體工具。

點擊這裡，了解更多 EZ-USB™ FX20 相關資訊。

文章來源：英飛凌官微
