如何減少車燈控制器 MCU 的數量來優化成本

分享至

在現代汽車中,眾多電子控制單元(ECU)負責控制各種功能,如引擎管理、傳動控制、煞車系統和資訊娛樂系統。每個 ECU 通常都配備自己的 MCU,這增加了汽車電氣架構的整體複雜性和成本。


車燈的情況也是如此,前後左右的車燈通常都有各自獨立的 ECU。尤其在一些車燈包含成百上千個像素,或者燈是由多塊分散的印刷電路板(PCB)組成時,以市場現存大量量產的 LED 驅動解決方案而言,每個燈板都需要使用一片 MCU 來作為控制的轉發點來提升系統的可靠性,通訊速度以及電磁兼容(EMC)性能。


本文以 TLD7002-16ES 為例,提出了一種使用 UART OVER CAN 通訊介面來降本並且提升 EMC 效能的解決方案。

介紹

TLD7002-16ES 是一款 16 頻道的汽車 LED 恆定電流源驅動晶片,具有全面的保護和診斷功能,支援高達 2M 通訊速率 UART OVRE CAN。它旨在控制最高達 76.5 mA 電流的 LED 作為線性電流 sink(LCS)。並聯電源輸出級實現更高的負載電流。每個獨立的電源輸出級都配置了儲存在 OTP 中的 6 位元電流設定值,並且可以設定 16 個獨立的 PWM 配置。高速照明介面用於設備OTP 編程、配置、控制和診斷回饋。該晶片可以直接驅動多像素 LED,並且省去燈板上額外的 MCU。


此外,TLD7002-16ES 可以用作網關來控制其它的外部 LED 驅動,例如:線性恆定電流源(英飛凌 LITIX™ Basic+ 家族) 或 DC/DC 轉換器(LITIX™ Power)。再不增加額外 MCU 的基礎上,可以沿用現有的方案,甚至減少 UART OVER CAN 線性 LED 驅動晶片數量,以支援更高的系統輸出電流。透過以上方式可以有效優化系統成本。

基於 TLD7002-16ES 網關描述

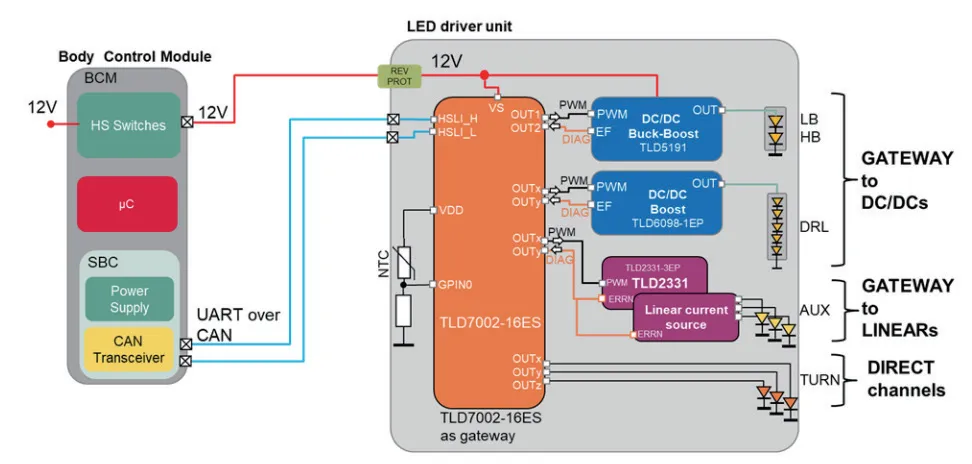

圖1 TLD7002-16ES網關實作範例

TLD7002-16ES 是一款具有 HSLI 介面(CAN OVER UART)的智慧型 16 通道 LED 驅動器。

在英飛凌 TLD7002-16ES 的參考設計中,該晶片被用作網關,以控制多個外部 LED 驅動器,包括線性電流源(LITIX™ Basic+ 家族)或 DC/DC 轉換器(LITIX™ Power 家族)。


以下將這些不在 TLD7002-16ES 上整合的 LED 驅動器稱為外部 LED 驅動器。這些外部驅動器負責驅動連接到外部 LED 驅動器上的 LED,而直接負載則是指由 TLD7002-16ES 輸出直接驅動的 LED。


網關方法具有以下優點:

  • 將 UART over CAN 介面帶到現有的 LED 驅動器
  • 從 LED 驅動器單元中刪除微控制器
  • 增加 TLD7002-16ES 的電流能力(通道數和最大電流)
  • 透過在多個 LED 驅動器上分配熱量來改善熱管理

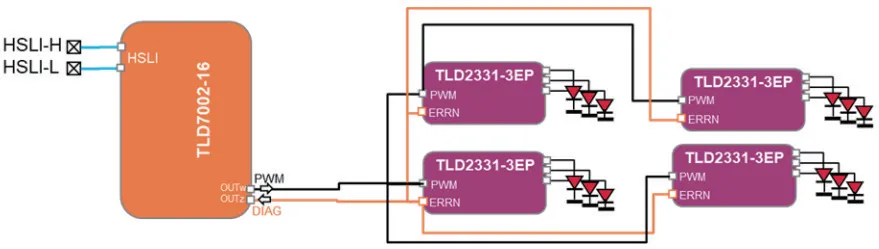

圖2 外部的LED驅動和TLD7002-16ES的臨近的2個通道連接

使用 TLD7002-16ES 作為網關來控制外部 LED 驅動器,需要以下連接:


TLD7002-16ES 的 OUTn 通道提供 PWM 訊號給外部 LED 驅動器

診斷基於外部 LED 驅動器的 Fault/ERR 引腳。 Fault 引腳由TLD7002-16ES 的 OUTn 通道或相鄰的OUTn+1 通道取樣,具體取決於應用程式。


因此,一個「網關通道」可能佔用 TLD7002-16ES 的兩個輸出:一個用於 PWM,一個用於診斷。

圖3 PWM和診斷合併在TLD7002-16ES的單一輸出

當多個線性電流源連接到單一 PWM 輸出,且 Fault 接腳收集到一個 TLD7002-16ES 輸出時,TLD7002-16ES 的總輸出通道使用量可以減少一半。


在某些情況下,單一 TLD7002-16ES 通道可以透過簡單的變通方法同時服務 PWM 和診斷目的。

基於 TLD7702-16ES 的網關設計要點

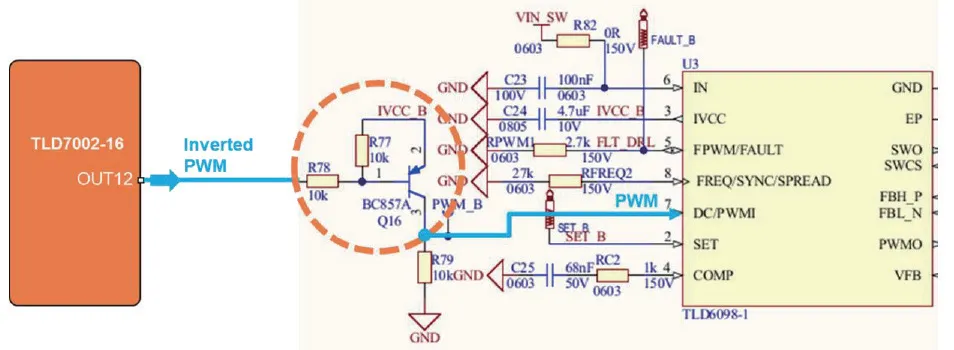

圖4 TLD7002-16ES PWM訊號整形

使用TLD7002-16ES產生PWM

TLD7002-16ES 是一個低側開漏電流沉,因此它產生的 PWM 是反向。這個反轉的 PWM 訊號可以透過軟體輕鬆,但更優的方法是在TLD7002-16ES 拉電流時產生高電平PWM(即TLD7002-16ES 輸出啟用時)。保持反向的PWM 可能會在外部 LED 驅動器的輸出端產生非期望的毛邊。


PWM 訊號的反向可以透過使用一個簡單的 BJT 晶 體管來實現,如圖 4 所示。為了減少功率損耗,可以TLD7002-16ES 的 OUT12 通道的電流設定為最小值(5.6 mA)。此外,透過在基極上使用 10 kΩ 電阻,可以進一步減少功率損耗。但是,這可能會導致虛假的開路(OL)偵測和 OUT12 通道的電流警告,應用軟體必須忽略這些警告。或者,基極電阻 R78 可以使用較低的歐姆值(例如 330 Ω),這樣可以允許輸出保持在較高的電平,從而防止 CUR_WRN 或 OL 警告。

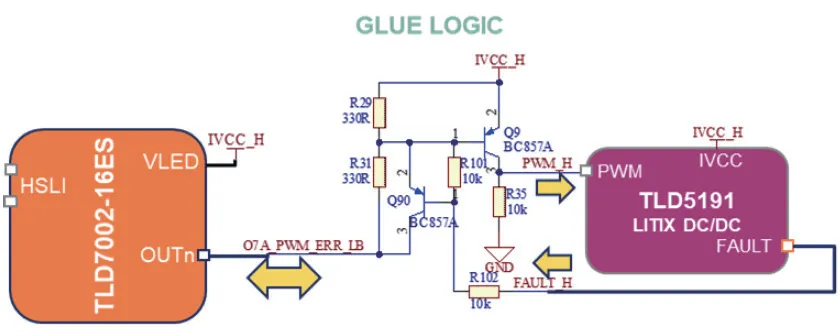

圖5 黏合邏輯以提供PWM並監控故障引腳

用一個TLD7002-16ES輸出來覆蓋外接LED驅動器PWM和診斷

使用單一 TLD7002-16ES 引腳和簡單的黏合邏輯電路,可以執行 PWM 並檢索外部 LED 驅動器的診斷資訊。該電路有以下主要任務:


  • 當 TLD7002-16ES OUTn 接腳流出電流時,產生反向的 PWM 訊號到外部 LED 驅動器的 PWM 輸入端。
  • 如果外部 LED 驅動器發生故障,產生開路 OL 或 正向壓降警告 VFWD_WRN 故障訊號在 TLD7002-16ES OUTn 接腳上。


具體工作原理為:


Q9電晶體實際上為TLD5191ES 提供了一個清晰的(邏輯電平 HIGH/LOW)PWM 訊號。如果TLD5191ES 偵測到故障,則 FAULT_H 線將被拉低, 從而開啟 Q90 電晶體,導致 OUTn 接腳的前向電壓降低到 VBE(Q9) + 0.2 V(Q90 飽和電壓)。如果 VFWD_ WRN閾值在一次性可編程(OTP)記憶體中設定為1.25 V, 那麼在外部 LED 驅動器故障期間降低的 VFWD 電壓將在TLD7002-16ES OUTn引腳上產生VFWD_WRN訊號。


需要注意的是,TLD7002-16ES 的 VLED 引腳和黏合邏輯的供電電壓都是連接到 IVCC_H(5 V),由 TLD5191ES 提供。這是必要的,因為 TLD7002-16ES 的診斷是基於差分電壓讀取 VLED-OUTn(或 VS-OUTn)來實現的。此外,外部LED 驅動器(TLD5191ES)的 PWM 訊號必須在典型的邏輯電平上運作。或者,也可以使用 TLD7002-16ES的VDD接腳作為 PWM 黏合邏輯的供電電壓,但需注意 VDD 接腳最多只能提供 10mA 的電流。


圖 5 顯示了黏合邏輯,具有以下要求:


  • 當 OUTn 流出電流時,PWM > max PWM(H) 閾值
  • 當 OUTn 不流出電流時,PWM < max PWM(L) 閾值
  • 規則 1:在錯誤出現時,OUTn 應該產生 VFWD(OUTn-VLED)< VFWD_WRN 閾值。計算此要求時, 假設 OUTn 流出的電流為 IOUTn(max)
  • 規則 2:在 ERRN 不流出電流時,OUTn 腳位不應產生 VFWD(OUTn-VLED)> VFWD_WRN 閾值。計算該要求時,假設 OUTn 流出的電流IOUTn(min)


可選規則:確保 OUTn > OL(0.5 V),以避免誤觸發 OL 偵測。


診斷檢測機制:

當 ERRN 流出電流(錯誤出現)時,R4 被旁路, 由 OUTn 讀 取 VFWD=VBE (Q9) +VSAT(Q90), 在這種情況下,會將產生一個 VFWD_WRN(小 VFWD)。

當 ERRN 不流出電流( 錯誤不出現) 時,R4 的壓力降必須足夠大,以防止 OUTn 偵測 VFWD_WRN 或 SLS。然而,這個壓降又不能過大,以免觸發 OL 警告。


OTP設定

IOUTn = 5.6 mA 。這是 TLD7002-16 上可能的最小輸出電流,用於減少功率損耗。

VFWD_WRN = 1.25 V 。當 R4 被旁路時,該值必須大於VBE(Q9)(低溫)+ VSAT(Q90) =>,只有在這種情況下,錯誤才會被偵測到。

網關控制LED驅動器的診斷小技巧

對於指令應用程序,例如 BCM,要檢測外部 LED 驅動器通道中的故障,需要一個 TLD7002-16ES 輸出採樣外部驅動器的 Fault(或 ERR)引腳。


為了利用 TLD7002-16ES 的 診斷功能, 例如去抖動功能,當外部LED 驅動器的故障引腳活動時,觸發TLD7002-16ES 的警告標誌是一種便捷的方法。實現這一點的一種方法是使用外部驅動器的故障引腳來觸發TLD7002-16ES 的 OL 警告或 VFWD_WRN 警告。這通常是透過外部黏合邏輯來實現的,如圖 9 和圖 10 所示。


OL 和 VFWD 警告偵測機制在 TLD7002-16ES 資料手冊中有詳細解釋。

圖6 TLD7002-16ES閘道通道時序:PWM產生與診斷取樣

網關通道上PWM順序和相移的考慮

如果在兩個不同的 TLD7002-16 通道上執行 PWM 和診斷(見圖 6),那麼正確地分配 PWM 和 DIAG TLD7002- 16 通道號碼並了解其 PWM 約束是非常重要的。在網關通道上的 PWM診斷序列應該按照以下順序進行:


  • TLD7002-16ES OUTn 通道將透過 PWM 引腳開啟外部 LED 驅動器
  • TLD7002-16ES OUTn+1 頻道將取樣外部 LED 驅動器的 FAULT 接腳


在診斷 ADC 讀取之前提供 PWM 是有利的,以確保外部 LED驅動器已被激活,從而使其故障引腳能夠被 TLD7002-16正確取樣。但是,透過適當的去抖動設置, 這個順序要求可以被忽略。為了實現上述序列,建議將 TLD7002-16 OUTn 通道指定為 PWM 通道,將 OUTn+1 通道指定為診斷通道。


TLD7002-16ES 具有最小 PWM 開 啟動 時 間 約 束, 以 的確 保 準 確 的 診 斷 讀 取, 因 為 大 多 數 診 斷 標 志 在 TLD7002-16 上都是基於 VFWD 數 診 斷 標 志 在 TLD7002-16 上都是基於 VFWD 數 診 斷 標 志 在 TLD7002-16 上都是基於 VFWD 的讀取的。這些限制在此 簡要概述,並在TLD7002-16資料手冊 [5] 中有詳細描述。


  • 如果啟用相移:tOUTnPW > tdiag_dly + tDIAG_ON
  • 如 果 禁 用 相 移:tOUTnPW > tdiag_dly + (2+N)* tDIAG_ON


其中,N 等於禁用相移的前一個通道的數量。因此, 網關 DIAG 和 PWM 通道必須遵守適當的最小佔空比。


例如,在圖6中,網關函數在 OUT1和OUT2 上實現, 同時考慮以下情況,並將 OUT0 分配給不同的 LED 燈串:


  • 在網關 PWM 通道之前的通道 OUT0 啟用相移,這減少了接下來兩個通道的 PWM 最小佔空比約束
  • 網關函數 PWM 和 DIAG 通道(OUT1,OUT2) 停用相移,這減少了 PWM 和 DIAG 讀取之間的時間,導致最小 PWM 佔 空 比 等 於:

tOUTnPW > tdiag_dly + (2+1)* tDIAG_ON

驅動外部的 LITIX Basic + 線性晶片來實現擴流

圖7 驅動外部線性恆定電流源TLD2331-3EP

TLD2331-3EP 作為一個 3 通道的高邊恆流源,可以與 TLD7002-16ES 以如下的方式連接:


TLD2331-3EP的3條SET訊號分別連接到TLD7002- 16ES 的 3 個輸出端,這些輸出端分別控制 3 個 IN_SET 通道。每個通道可以獨立控制,實現高精度的電流調節和出色的動畫效果。


TLD2331-3EP 晶片的 ERRN 接腳連接到下一個可用的 TLD7002-16ES 輸出端,用於故障診斷。

圖8 驅動單通道低邊線性恆定電流源晶片TLD1173-1ET

TLD1173-1ET 與 TLD7002-16ES 之間的連接如下:


一個 TLD7002-16ES 輸出端同時連接到 TLD1173- 1ET 的 PWM 和 ERRN/DEN 接腳。 PWM 和 ERRN/DEN 膠合邏輯電路在先前章節中曾詳述。

網關應用 OTP 設定範例

  • 將診斷輸出組設定為 VLED,並將 TLD7002-16 的VLED 引腳連接到 5 V(如果 PWM 和 ERR 黏合邏 輯連接到 5 V)
  • 如果電路測試時模擬 TLD7002-16 的 OTP,或將SLS 閾值鎖定為“鎖定”,否則 TLD7002-16 將選擇預設的 SLS 閾值
  • 如果 PWM 和 ERRN 黏合邏輯如圖 5 所示,則將VFWD_WRN 閾值設為 1.25 V。這將在 ERRN 拉低時檢測到 VFWD_WRN
  • 將診斷去抖動配置設定為 4-6 個週期,以減少虛假錯誤偵測
  • 在每個網關函數的第一個通道之前啟用相移,在同一個網關函數的通道之間停用相移


這允許降低最小佔空比(請參閱 TLD7002-16ES 資料手冊 [5] 的第 7.2 章) 。例如,對於圖 5 中的電路,啟用 OUT0 的相移,禁 用 OUT1,2,3,4 的相移 ,將 SLS 設定為 0,以便只關心 VFWD_WRN 標誌 。


有 關 OTP 模 擬 和 編 程 的 更 多 詳 細 信 息, 請 參 閱 TLD7002-16 OTP 編程 [3] 和OTP參數設定 [4] 應用筆記。

結論

TLD7002-16ES 智慧閘道晶片透過 UART OVER CAN 通訊口線,實現車燈 ECU 的 MCU-Less 架構。這 種設計減少了 40% 硬體複雜度及 25% 線束需求,推動了域集中式電氣設計的革新。同時,它更能滿足軟體定義汽車(SDV)對車燈系統的動態配置需求。單晶片整合方案取代傳統分立設計,降低 30%BOM 成本。作為高性價比車燈控制平台,TLD7002-16ES 兼顧了功能安全、靈活擴展與可靠性升級,為智慧車燈系統提供了堅實的硬體基礎支撐。
