REF_SSCB_AC_DC_1PH_SIC固態斷路器(SSCB)套件用於快速評估交流和直流斷路器，帶有互動式圖形用戶介面GUI。
該套件支援110VAC、230VAC或350VDC工作電壓和16A額定電流，自然冷卻，採用頂部散熱(TSC)MOSFET封裝上的非隔離式散熱器。
它可支援不同的SSCB應用場景，如1P-N、3P-N（堆疊、級聯）、L+-L-。
產品型號：
■REF_SSCB_AC_DC_1PH_SIC
14
Jan . 2025
新品 | 用於交直流固態斷路器評估的高效套件（CoolSiC™版本）
分享至
產品特點
● 採用MOSFET雙向開關，交流電斷路器採用ZVS、ZCS技術
● 串聯機械開關
■ 提供物理氣隙
■ 機械觸點僅零電流開關
●可編程保護方案
■ 過載
■ 過電流
●測量
■直流固態接觸器：I、U、P
■交流固態接觸器：I、U、P、Q、S、THDi、PF
● 過流關斷
● 通訊介面
■ CAN（隔離型，正面）
■ UART（隔離型，背面）
■ Inhibit IO
應用價值
- 16A Inom 110VAC、230VAC或350VDC
- 可評估交流電和直流斷路器
- 交互式圖形用戶介面GUI
- 支援各種SSCB應用場景
- 1P-N
- 3P-N（堆疊、級聯）
- L+-L-
- 採用頂部散熱(TSC)Q-DPAK MOSFET封裝上的非隔離式散熱器，自然冷卻
競爭優勢
- 利用交互式圖形用戶介面快速進行評估和原型設計和不同應用場景評估
- 全面的測量功能，可測量交流和直流參數
- 內建保護功能，包括過載和過電流檢測
- 經濟高效的開發，縮短上市時間，降低設計風險
應用領域
- 工業自動化
- 固態斷路器

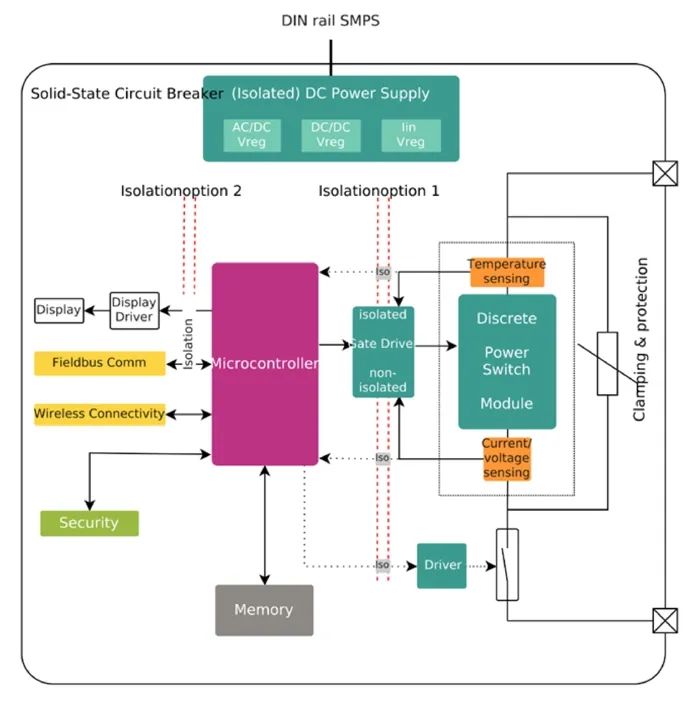

框圖
掃描下方QRCode下載使用手冊
