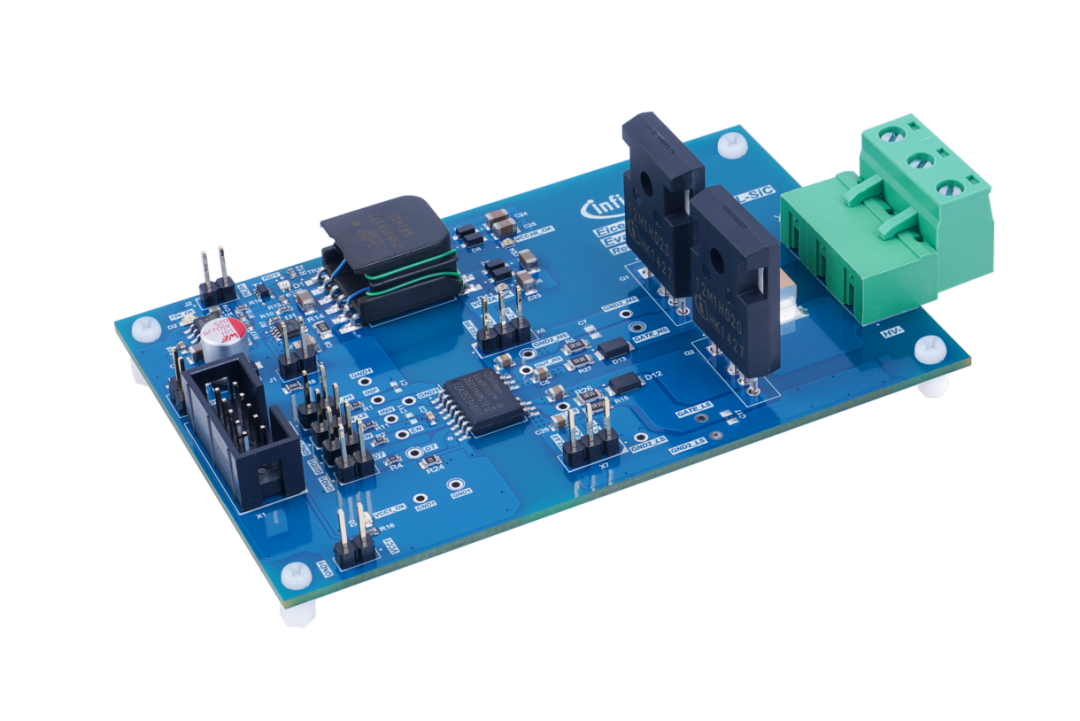

EVAL-2ED3146MC12L評估板用於評估功率半橋電路中的2ED3146MC12L 6.5A隔離閘極驅動器IC。此電路板包括一個 2ED3146MC12L隔離閘極驅動器、兩個IMZA120R020M1H CoolSiC™ 1200V 20mΩ。還有EiceDRIVER™ Power 2EP130R變壓器驅動器IC產生的電隔離板載電源。
此電路板也可用於評估2ED314xMC12L系列的其他IC,具體方法是更換閘極驅動器積體電路。
相關元件:
■2ED3146MC12L 半橋配置的隔離閘極驅動器積體電路
■IMZA120R020M1H 1200V 20mΩ SiC MOSFET 2個
■2EP130R變壓器驅動積體電路
