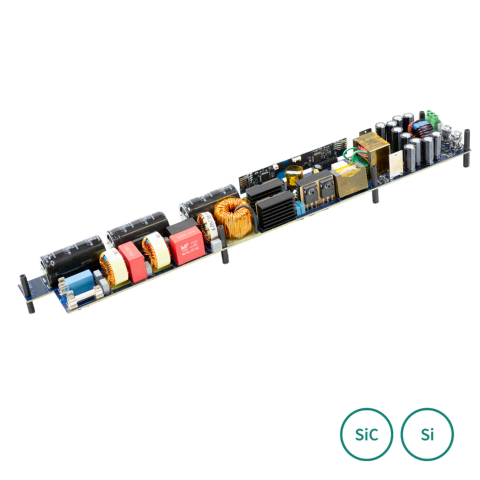

伺服器和數據中心專用3kW 50V PSU （EVAL_3KW_50V_PSU）

系統特點

• 完全相容Open Compute V3整流器
• 97.5%峰值效率
• 無橋圖騰柱PFC：採用CoolSiC™技術
• 半橋式LLC：採用CoolMOS™及OptiMOS™技術
• 全數位控制：通過XMC™微控制器實現

客戶收益

• 符合Open Compute V3整流器（PSU）的外型尺寸需求（整體尺寸）
• 滿載時提供20毫秒的維持時間
• 通過EMC B類預認證測試
• 可作為評估板使用

產品技術亮點

• CoolSiC™ MOSFET 650V
• 600V CoolMOS™ SJ MOSFET C7
• 600V CoolMOS™ SJ MOSFET CFD7
• OptiMOS™ 5 Power MOSFET 80V
• EiceDRIVER™單通道與雙聲道驅動器
• CoolSET™反激式控制器：整合800V CoolMOS™
• XMC™工業微控制器
• ISOFACE™數位隔離器
• 降壓DC-DC穩壓器
• 中功率肖特基二極體

掃描文末QRCode可取得詳細資料

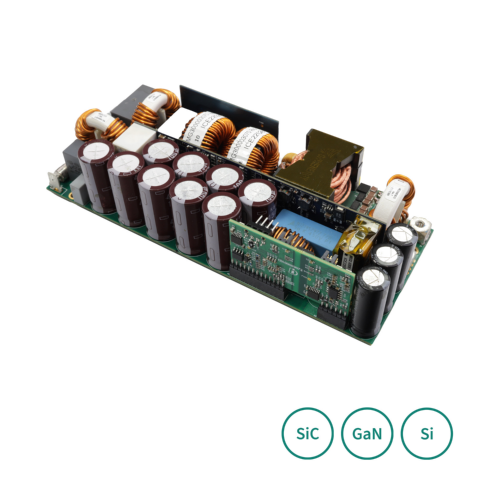

3.3kW高頻和高功率密度（HF/HD）整流器 （REF_3K3W_HFHD_PSU）

系統設計方法

• 240VAC下的業界標竿：效率達97.4%，功率密度達98W/in³
• 結合了CoolSiC™、CoolGaN™、CoolMOS™、OptiMOS™等多種技術，旨在實現最高的效率和功率密度
• 新型集成平面磁性結構
• 全數位化控制（PFC 和 DC-DC）
• 圖騰柱PFC + 半橋GaN LLC

客戶收益

• 完整的PSU包括PFC + DC-DC
• 保持時間延長電路
• 可作為參考板使用

產品技術亮點

• 650V CoolSiC™ MOSFET
• CoolGaN™電晶體650V G5
• CoolMOS™ 600V CM8
• CoolSiC™肖特基二極體 650V G5
• EiceDRIVER™ 1EDB、1EDN、2EDB
• OptiMOS™ 5 MOSFET 80V
• CoolSET™反激式控制器：整合800V CoolMOS™
• ISOFACE™數位隔離器
• XMC™工業微控制器

掃描文末二維碼可取得詳細資料

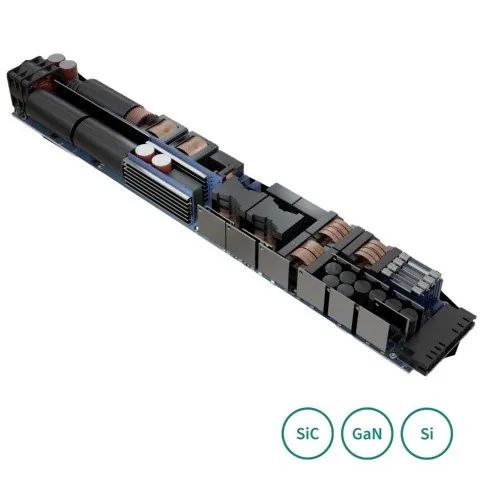

用於AI伺服器SMPS的8kW PSU（REF_8KW_HFHD_PSU）

系統設計方法

全數位化控制架構：採用交錯無橋圖騰柱PFC和全橋GaN LLC

效率標竿：高達97.5%（透過最佳化設計，減少散熱需求，進而減少對空調冷氣的依賴）

功率密度：高達100 W/in³（比ORv3規格高出兩倍）

得益於GaN晶體管，高壓LLC中的頻率最高

客戶收益

完整的電源解決方案（PSU）：包括單相PFC + DCDC

混合開關設計（Si、SiC 和 GaN）：實現出色的系統性能

最高效率和功率密度

符合ORv3伺服器外形規範

減少電容器的使用數量和體積，提升可靠性，縮小系統尺寸

可作為參考板使用

產品技術亮點

CoolSiC™ MOSFET 650V

CoolGaN™電晶體 650V

CoolMOS™ 600V CM8

OptiMOS™功率MOSFET 60V / 80V

EiceDRIVER™ 1EDB、1EDN、2EDB

CoolSET™反激式控制器：整合800V CoolMOS™

OPTIREG™開關

ISOFACE™數位隔離器

掃描文末二維碼可取得詳細資料
