採用小型封裝，安裝面積比傳統產品減少72%，有助消費性電子和工業設備電源小型化
半導體製造商ROHM（總公司：日本京都市）針對冰箱、洗衣機、PLC、逆變器等消費性電子和工業設備應用，開發出4款小型DC-DC轉換器IC「BD9E105FP4-Z / BD9E202FP4-Z / BD9E304FP4-LBZ / BD9A201FP4-LBZ」。另外ROHM還計畫推出最大輸出電流2A、開關頻率350kHz的BD9E203FP4-Z，進一步擴大產品陣容。
26
Mar . 2024

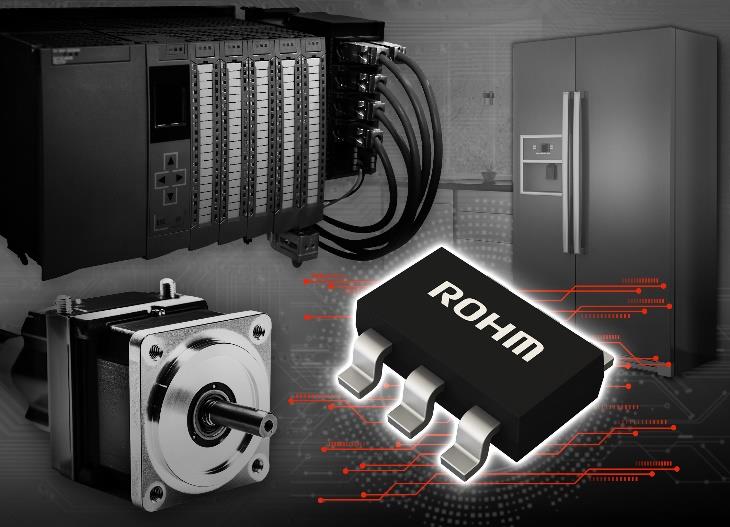

ROHM推出SOT23封裝小型節能DC-DC轉換器IC
分享至
近年來，隨著消費性電子和工業設備應用產品功能的增加，對節省電路板空間的要求也越來越嚴格，小型DC-DC轉換器IC的使用率也與日俱增。另外，降低待機功耗已成為亟需解決的一大課題，也因此要求DC-DC轉換器IC在低功率（輕載）時實現更高效率。為了滿足上述市場需求，ROHM推出比現有SOP-J8封裝產品更小、效率更高的產品。

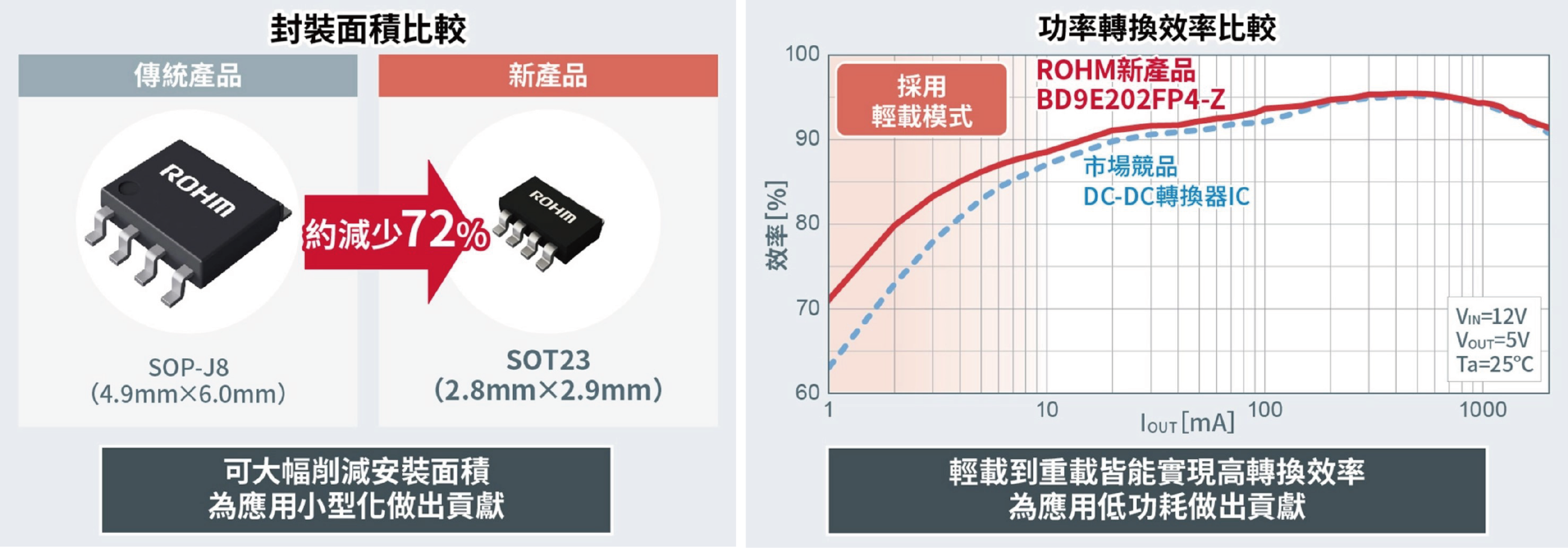

新產品的輸出電流為1A～3A，並且全部採用小型SOT23封裝尺寸（2.8mm×2.9mm）。與市場上的SOP-J8（JEDEC標準：相當於SOIC8）封裝（4.9mm×6.0mm）產品相比，新產品安裝面積減少約72%，非常有助電源的小型化。此外，透過無線結構封裝，還降低了導線阻抗（佈線的電阻分量），實現高效工作。
不僅如此，「BD9E105FP4-Z / BD9E202FP4-Z / BD9E304FP4-LBZ」在輕載模式下採用的是COT控制方式*1，與市場競品相比，輕載時的效率更高，非常適用於需要降低待機功耗的應用。

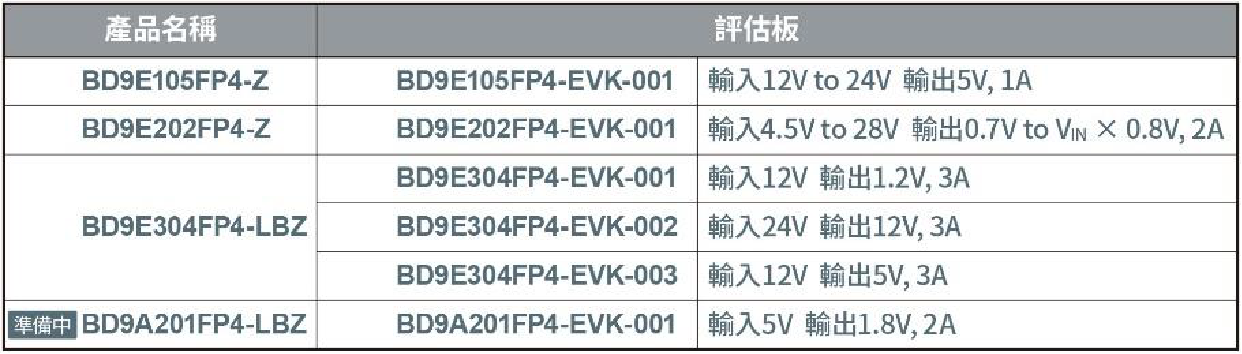

新產品於2024年3月開始量產（樣品價格：450日元/個，未稅），並已開始透過電商平台銷售。為了方便客戶快速評估應用產品的設計，ROHM還提供評估板以及各種支援工具。
未來，ROHM將繼續致力開發融入類比設計技術優勢的產品，為消費性電子和工業設備應用的節能和小型化貢獻力量。

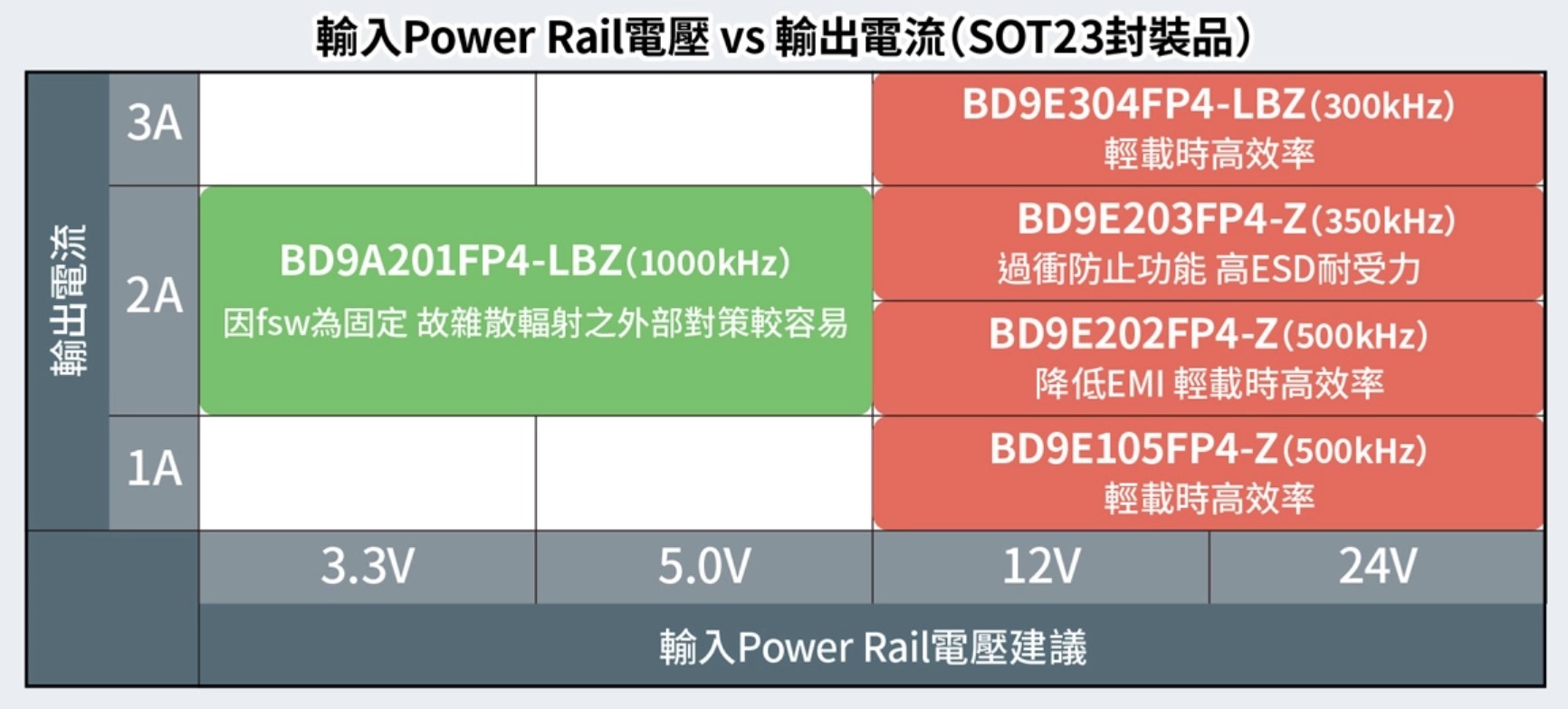

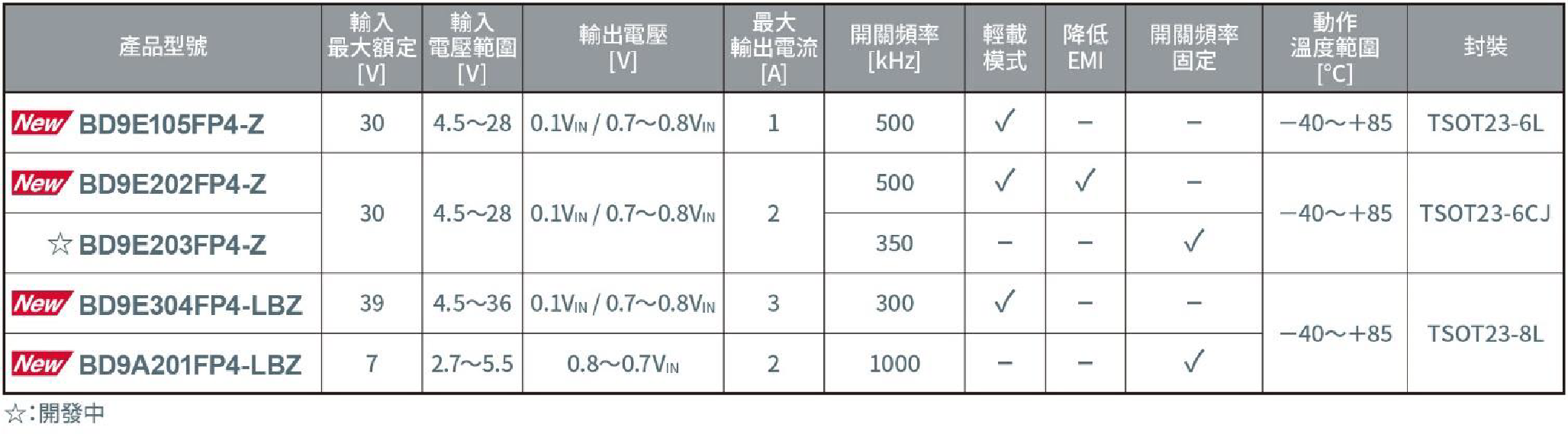

＜SOT23封裝產品陣容＞
＜應用範例＞
3.3V/5V/12V/24V電源電路應用
消費性電子：
冰箱、洗衣機、空調等
工業設備：
PLC（Programable Logic Controller）、 逆變器、AC伺服器 等
銷售產品：
＜各種支援工具＞
・Calculation Sheet：可用於外部常數設計的應用電路計算工具。只要按照說明設定數值，即可獲得符合所需特性的電路參數。
可前往ROHM官網各產品頁面中的「Models和Tools」進行下載。
「BD9E105FP4-Z / BD9E304FP4-LBZ / BD9A201FP4-LBZ」
・ROHM Solution Simulator：可在ROHM官網上運行的免費模擬工具。針對技術規格書中所提供的拓撲，進行外部常數更改，即可輕鬆獲得電源頻率響應性能的優化解決方案。
「BD9E105FP4-Z / BD9E202FP4-Z / BD9E304FP4-LBZ / BD9A201FP4-LBZ」
*需要註冊My ROHM帳號方可使用。
＜名詞解釋＞
*1）COT（Constant On Time：恒定導通時間）控制方式
一種使輸出電壓穩定的回饋電路控制方式。當回饋電壓降至基準電壓以下時，開關元件導通；當經過恒定導通時間後，開關元件自動關斷。此控制方式在輕載時也能有效獲得穩定輸出。
*2）雜散輻射（Spurious）
偏離原定頻率、不必要的電波。
*3) 過衝防止功能
當電源IC的輸出電流超過預期時，OCP（過電流保護）功能將會停止輸出。從該停止狀態恢復時，會產生暫態過衝（輸出電壓過大），導致恢復變慢，因此透過抑制過衝可以加快恢復速度。
*4）ESD（Electro-Static Discharge：靜電放電）
當帶電物體之間產生接觸時，會產生靜電（突波）。該靜電（突波）會導致電路和設備發生誤動作或損壞。
*5）EMI（Electromagnetic Interference：電磁干擾）
EMI是用來衡量產品在運作時會產生多少雜訊、是否為週邊IC和系統帶來干擾問題的指標。所謂「EMI特性佳」便是表示產生的雜訊很少。
