配備DC調光和PWM調光兩種調光方式 支援多種設計規格

分享至

       半導體製造商ROHM(總公司:日本京都市)針對車電資訊娛樂系統和車電儀表板等應用,成功研發出適用於中型車電顯示器的4通道LED驅動IC「BD83A04EFV-M」、「BD83A14EFV-M」,以及適用於大型車電顯示器的6通道LED驅動IC「BD82A26MUF-M」。

       近年來,隨著ADAS(先進駕駛輔助系統)的發展和車電資訊娛樂系統的多功能趨勢,車電顯示器的尺寸逐漸增大。為此,開始要求車電顯示器液晶背光LED驅動器必須具有更高的驅動效率,要能夠在提高額定輸出電流的同時降低功耗。此外,如果車電顯示器出現閃爍,其辨識性將會降低,相關應用將處於不安全的狀態,因此要求LED驅動器還要具有高可靠性。然而,傳統的LED驅動器,存在著IC本身功耗過大和PWM調光時有可能發生閃爍等問題。對此,ROHM透過獨家低功耗技術和無縫連續PWM調光技術,成功研發出功耗低、且從低亮度到高亮度區間幾乎不會出現閃爍問題的液晶背光LED驅動器。

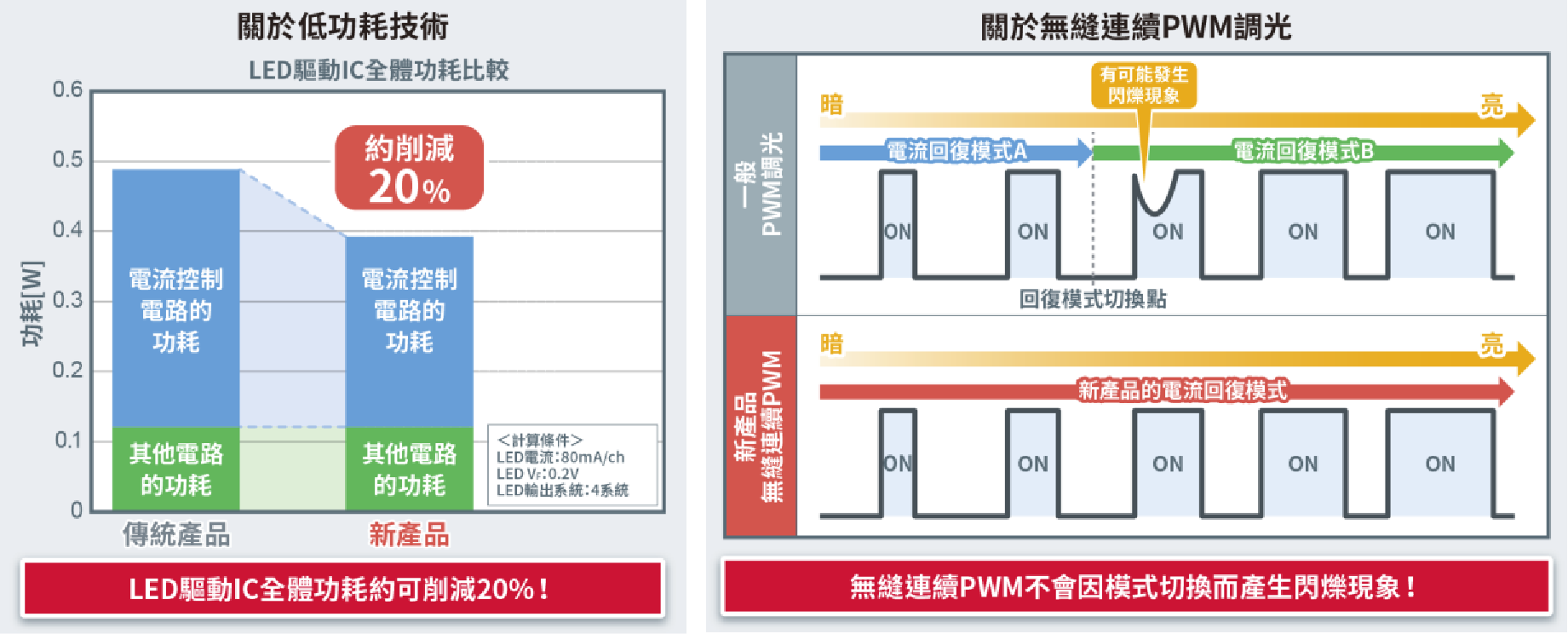

       新產品透過ROHM獨家低功耗技術,成功降低了LED驅動器電流控制電路中的損耗。因此,在一般規格條件下(LED電路電流:80mA/ch,電源電壓:12V),與傳統產品相比,IC整體的功耗可降低約20%,在配有中、大型車電顯示器的應用中使用該款新產品,將有助進一步改善此類應用的關鍵問題—功耗。另外,本次推出的各款新產品均配備DC調光*1和PWM調光*2兩種調光方式,可以支援多種規格。PWM調光採用了ROHM獨家無縫連續PWM調光技術,從低亮度區間到高亮度區間,電流回復模式無需再做切換。因此,不同於採用普通PWM調光方式時,會發生低、高亮度間的電流回復模式切換所造成的閃爍,新產品無需電流回復模式的切換,因而可以降低發生閃爍的風險,有助提高應用產品可靠性。


       新產品已於2022年11月開始暫以每月10萬個(樣品價格900日元/個,未稅)的規模投入量產。前段製程的製造據點為ROHM Hamamatsu Co., Ltd.(日本濱松市),後段製程的製造據點為ROHM Electronics Philippines, Inc.(菲律賓)。另外,新產品也已開始透過電商平台銷售。


       ROHM今後將繼續利用所擅長的類比技術,持續進行有助強化新世代汽車座艙功能、並進一步降低其功耗的產品研發工作,為次世代移動技術的發展貢獻力量。

<產品系列>

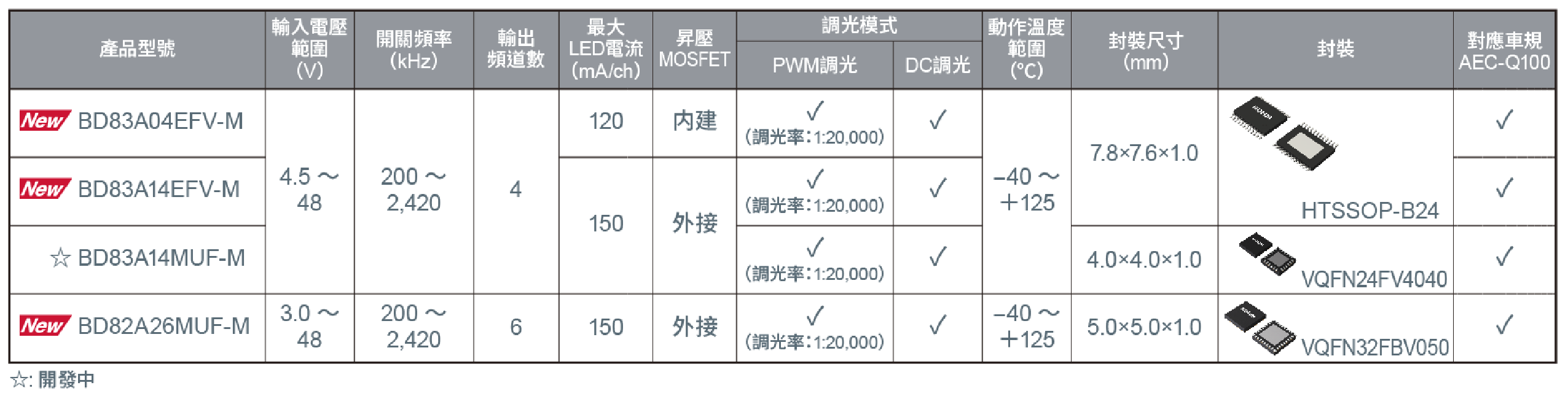

     此次研發的新產品所有型號均配備PWM調光和DC調光兩種調光方式,可以支援多種規格。而且,PWM調光採用的是無縫連續PWM調光技術,在高低亮度之間可以順利進行亮度調節,不會出現閃爍問題。

<參考設計>

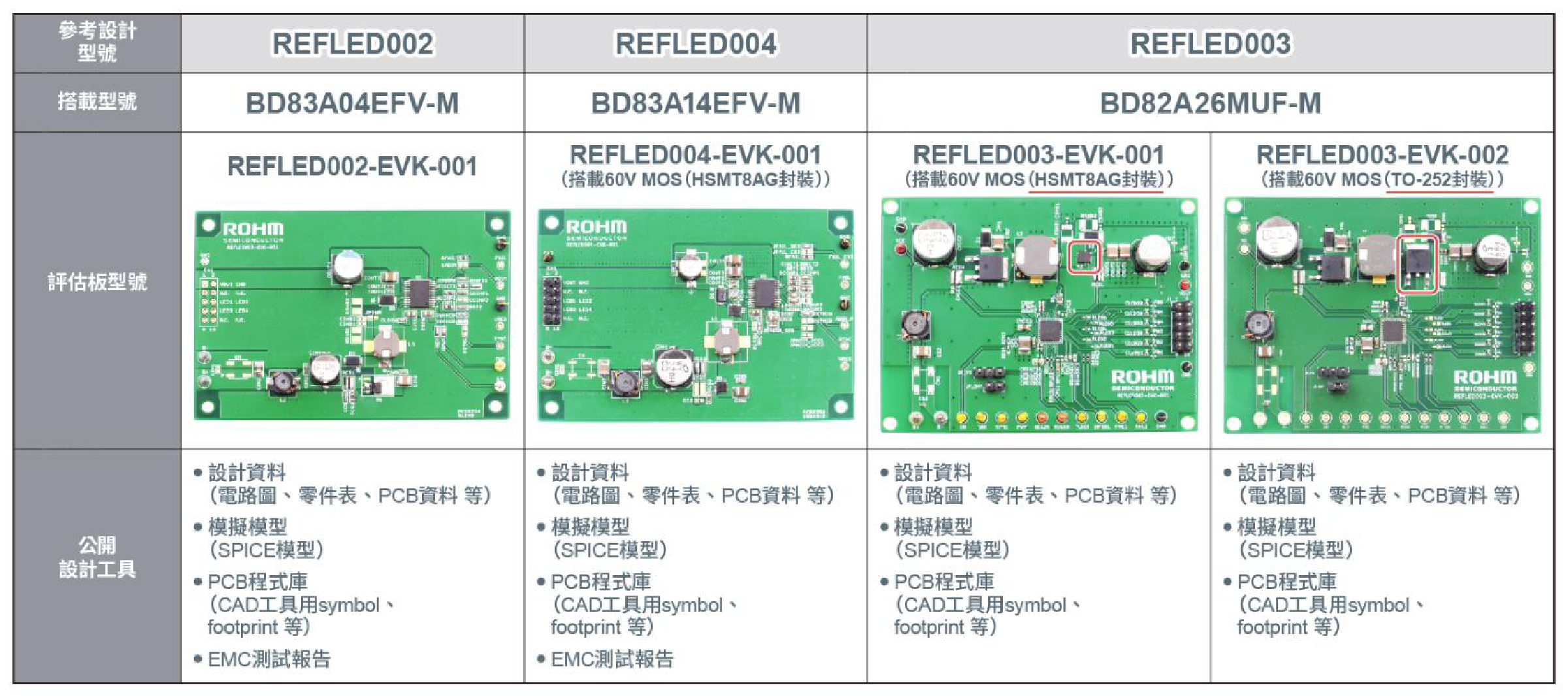

ROHM官網上已公佈本次新產品的四種參考設計(REFLED002REFLED004REFLED003)(參照下表)。這些參考設計已經完成標準的電氣特性測試、EMC測試以及熱特性測試等,非常適用於車電顯示器液晶背光驅動電路的設計。除了評估板外,ROHM官網同時公佈了設計資料、搭載產品的SPICE模型、CAD的PCB常用符號等各種工具。藉由使用參考板,將能夠簡化在實際應用產品中的相關作業。

(關於參考板的詳細資訊,請洽詢ROHM營業人員或至ROHM官網留言。)

<應用範例>

・電子後視鏡(側視鏡、後視鏡)

・數位儀表板

・車電資訊娛樂系統

・抬頭顯示器(HUD)

可支援五英吋到十多英吋等多種尺寸的顯示器

<名詞解釋>

*1)DC調光

透過調整流過LED的電流大小來調節LED明暗的調光方法。不同於PWM調光,DC調光並非以LED的ON/OFF交替來調節亮度,所以出現閃爍的風險較低。但是,如果電流過低,LED本身會發生色度偏移,所以在注重色感的規格中採用此調光方式時,需要多加留意。


*2)PWM(Pulse Width Modulation)調光

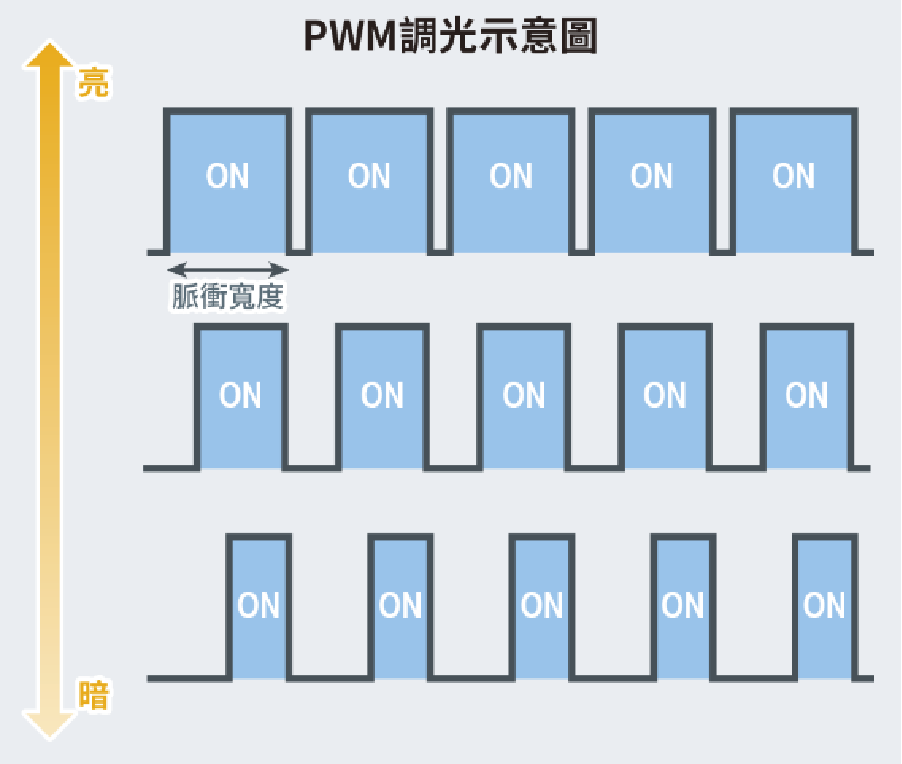

當LED以超高速度進行ON/OFF交替時,視覺上看起來就像LED處於持續點亮狀態。PWM調光就是基於該原理,透過調整亮燈時間(脈衝寬度)的長短,來調節LED明暗程度的調光方法。透過LED驅動器,進行開關的控制,來實現脈衝寬度的設定。因為該調光方式的明暗調整範圍較大,所以廣泛應用於液晶背光以及指示燈LED的亮度調節。但是根據其規格,仍有出現閃爍的風險。
