09

May . 2024

ROHM開始供應業界首創「類比數位融合控制」電源—LogiCoA™電源解決方案

分享至

運用LogiCoA™微控制器 以更低功耗實現與全數位控制電源同等功能

半導體製造商ROHM(總公司:日本京都市)針對中小功率(30W~1kW級)的工業和消費性電子設備,開始供應LogiCoA™電源解決方案,將能以類比控制電源*1等級的低功耗和低成本,實現與全數位控制電源*2同等功能。


在中功率運作的工業機器人和半導體製造設備等應用中,大多採用類比控制電源。然而近年開始要求高可靠性和精密控制功能,僅採用類比控制方式的電源配置已經很難滿足市場需求。另一方面,全數位控制電源雖然可以進行更精密的控制和設定,但需面臨數位控制器功耗大、成本高等問題,因此在中小功率電源中較難普及應用。針對該課題,ROHM推出融合了類比和數位各自優勢的LogiCoA™電源解決方案。利用高性能且低功耗的LogiCoA™微控制器,可以建構出能輕鬆控制各種電源拓撲的環境。

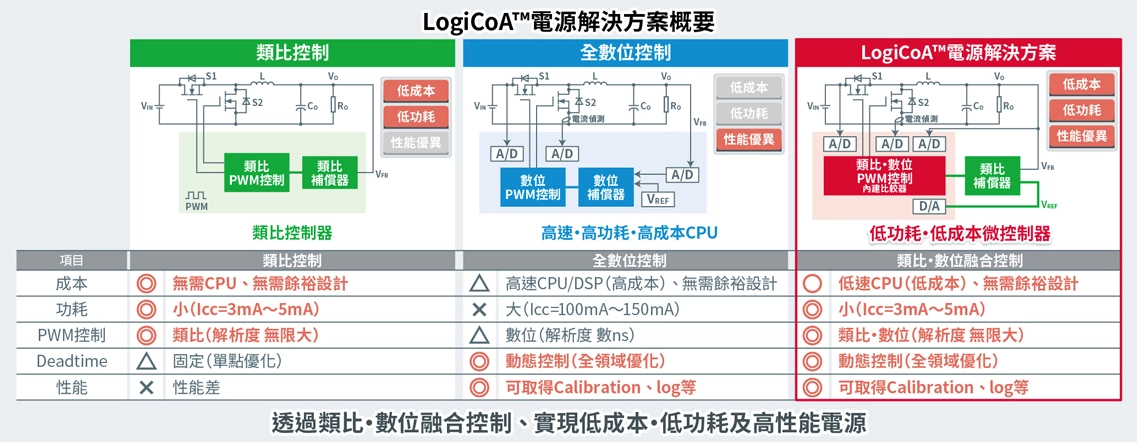

LogiCoA™是基於融合數位元素的設計理念所開發而成的品牌,可以大幅發揮類比電路的性能。LogiCoA™電源解決方案是業界首創的「類比數位融合控制」電源,將以LogiCoA™微控制器為核心的數位控制部分,和由Si MOSFET等功率元件組成的類比電路結合在一起。全數位控制電源中,由於可以由低位元微控制器來處理高速CPU*3和DSP*4等數位控制器負責的功能,故可透過低功耗和低成本來實現類比控制電源難以實現的高性能。另外該解決方案可以在LogiCoA™微控制器中儲存電流和電壓值等設定值,因此可根據電源電路補償週邊元件的性能變動。與類比控制電源相比,這種電源無需考慮設計餘裕,有助縮小電源體積並提高電源可靠性。此外由於記錄檔等資料可以儲存在微控制器內的非揮發性記憶體中,因此非常適用於需要記錄以作為故障時備份的工業設備電源。


ROHM也於官網上發佈了評估用參考設計「REF66009」,使用者可以在非隔離式降壓轉換器電路中,體驗使用LogiCoA™電源解決方案的效果。在ROHM官網上還公佈了評估所需的電路圖、PCB佈局、元件清單、範例軟體和支援文件等工具,透過ROHM參考板「LogiCoA001-EVK-001」,可評估在實際應用產品中的使用效果。

LogiCoA™電源解決方案中搭載的LogiCoA™微控制器,預計從2024年6月開始投入量產並提供樣品。今後ROHM將繼續擴充LogiCoA™微控制器產品陣容,以支援各種電源拓撲,透過實現應用產品功率損耗中占大部分比例的電源的節能和小型化,助力實現永續發展社會。

<關於「LogiCoA™」品牌>

「LogiCoA™」是ROHM Co., Ltd.的商標或註冊商標。

LogiCoA™是為了大幅發揮ROHM擅長的類比電路性能,基於融合了數位元素的設計理念所開發而成的品牌。透過融合類比電路和數位控制的優勢,可充分發揮電路拓撲的潛力,有助提高電能利用效率。LogiCoA™設計理念的定位是不僅運用於電源領域,還可運用於各種電源解決方案,因此目前正考慮將其導入今後的產品開發和相關解決方案。

<LogiCoA™電源參考設計詳情>

在ROHM的官網上,提供了可用來確認LogiCoA™微控制器功能的評估用參考設計「REF66009」,可以使用非隔離式12V降壓轉換器電路來確認LogiCoA™電源解決方案的基本工作情況。利用從參考設計頁面獲取的示例軟體,還可以用參考板「LogiCoA001-EVK-001」確認在實際應用產品上執行任務的時序控制和各種參數的監測等功能。

<應用範例>

・工業機器人設備 ・半導體製造設備 ・娛樂設備

此外還適用於一般工業設備和消費性電子設備(30W~1kW)等各種應用。

<關於LogiCoA™微控制器>

☆ :開發中

ROHM正在開發的LogiCoA™微控制器,針對LogiCoA™電源解決方案等類比數位融合控制進行了優化。該微控制器配備了可與Timer連動的3通道類比比較器,以及可對各種參數進行數位控制的D/A轉換器等元件,支援各種電源拓撲。ROHM計畫於2024年6月將LogiCoA™微控制器投入量產並提供樣品。

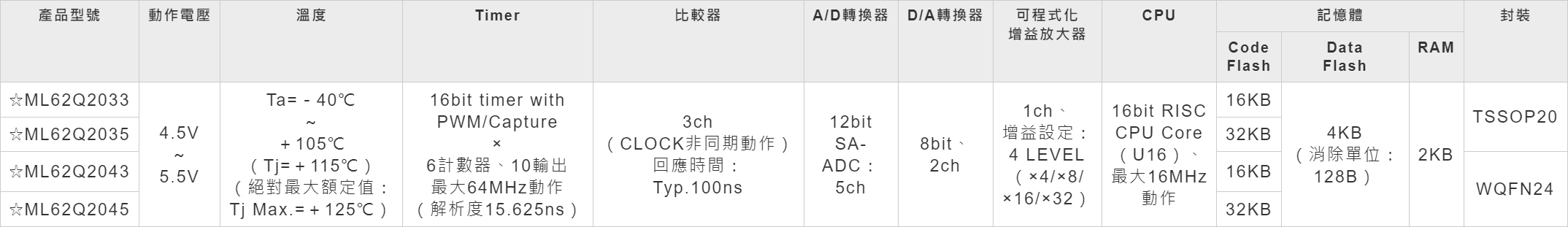

■LogiCoA™微控制器暫定規格

<名詞解釋>

*1) 類比控制電源

由類比元件組成的簡單電源。因其電源結構簡單且功耗低,而成為目前1kW以下電源中的主流電源。但是較難實現任意參數設定、記錄檔儲存等高階功能。如果要實現上述功能,就需要考慮成本和功耗較高的全數位控制電源。

*2) 全數位控制電源

以數位技術控制供電的電源。利用高速CPU和DSP等,可以精確監測和控制電壓、電流等各種參數,從而提高電源效率和可靠性。另外還可以實現類比控制電源難以執行的功能,比如取得記錄檔資料。然而其CPU和DSP價格較高,功耗也較大,在成本和節能方面一直存在著瓶頸。

*3)CPU / Central Processing Unit

執行程式和處理資料的中央控制單元。負責計算和處理並根據程式執行指令。

*4)DSP / Digital Signal Processor

將類比訊號轉換為數位訊號,並對轉換後的數位訊號進行分析、過濾、放大等處理的設備。DSP處理速度快,且具有支援各類型應用的靈活性,除了電源之外,在聲音處理和影像處理等處理數位訊號的電路中也發揮著重要作用。
