25

Apr . 2023

新推出40V~150V耐壓共13款產品 非常適用於工控設備電源和各類型馬達驅動

分享至

      半導體製造商ROHM(總公司:日本京都市)新推出「RS6xxxxBx / RH6xxxxBx系列」共13款Nch MOSFET*1產品(40V/60V/80V/100V/150V),該系列產品非常適合驅動以24V、36V、48V等級電源供電的應用,例如基地台和伺服器電源、工控和消費性電子設備用的馬達等。

       近年來,全球電力需求量持續增加,如何有效利用電力已成為迫在眉睫的課題,從而要求不斷提高各種馬達和基地台、伺服器等工控設備的效率。在上述應用中,中等耐壓的MOSFET被廣泛應用於各種電路中,製造商也因此要求能進一步降低功耗。另一方面,導通電阻和Qgd是引起MOSFET功率損耗的兩項主要參數,但對於普通的MOSFET而言,由於導通電阻與晶片尺寸成反比,Qgd會成比例增加,因此很難同時兼顧這兩項參數。針對這個課題,ROHM透過微細化製程、採用銅夾連接、重新檢視閘極結構等措施,改善了兩者之間難以取捨的關係。

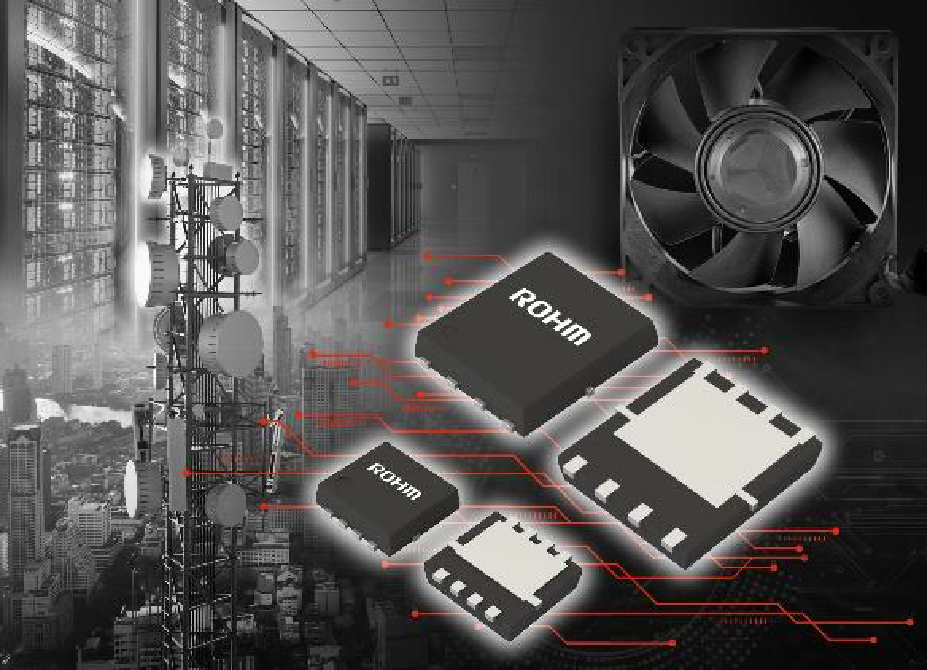

       新產品不僅利用微細化製程提高了元件性能,還透過採用低阻值銅夾連接的HSOP8封裝和HSMT8封裝,實現了僅2.1mΩ的業界超低導通電阻(Ron)*2,與傳統產品相比,導通電阻降低了50%。另外,透過重新檢視閘極結構,Qgd*3(閘極-汲極間電荷量,通常與導通電阻之間存在難以取捨的關係)也比傳統產品減少了約40%(Ron和Qgd均為耐壓60V的HSOP8封裝產品之間的比較)。因此可以降低開關損耗和導通損耗,非常有助各種應用產品的高效率工作。例如,在工控設備用電源評估板上比較電源效率時,新產品在穩定工作時的輸出電流範圍內,實現了業界超高的電源效率(峰值時高達約95%)。

       新產品已於2023年1月開始暫以每月100萬個的規模投入量產(樣品價格500日元/個,未稅),並已經開始透過電商平台銷售。

<產品陣容>

<應用範例>

◇通訊基地台和伺服器電源

◇工控和消費性電子產品用馬達

以及其他各類型設備的電源電路和馬達驅動。



<名詞解釋>

*1) Nch MOSFET

透過向閘極施加相對於源極為正極的電壓而導通的MOSFET。

與Pch MOSFET相比,由於Nch MOSFET具有更低的導通電阻,在各種電路都很方便使用,因而在目前市場上廣泛的被採用。


*2) 導通電阻(Ron)

MOSFET導通時汲極和源極之間的阻值。該值越小,導通時的功率損耗越少。


*3) Qgd(閘極-汲極間電荷量)

MOSFET開始導通後,閘極和汲極間的電容充電期間的電荷量。該值越小,開關速度越快,開關時的損耗(功率損耗)越小。
