12

Dec . 2023

ROHM推出SOT-223-3小型封裝600V耐壓Super Junction MOSFET

分享至

有助照明電源、泵浦、馬達等應用小型化和薄型化!採用SOT-223-3小型封裝600V耐壓Super Junction MOSFET

產品陣容新增低雜訊、高速開關和超短反向恢復時間等特點共5款新產品

      半導體製造商ROHM(總公司:日本京都市)推出採用SOT-223-3小型封裝(6.50mm×7.00mm×1.66mm)的600V耐壓Super Junction MOSFET*1「R6004END4 / R6003KND4 / R6006KND4 / R6002JND4 / R6003JND4」,非常適用於照明用小型電源、泵浦和馬達等應用。

       近年來隨著照明用小型電源和泵浦用馬達的性能提升,對在上述應用中發揮開關作用的MOSFET小型化產品需求也日益高漲。通常對於Super Junction MOSFET而言,在保持高耐壓和低導通電阻特性的理想平衡同時,很難進一步縮小體積。此次ROHM透過改進內建晶片形狀,在不犧牲以往產品性能的前提下,開發出5款更小更薄的SOT-223-3封裝新產品。

       與以往TO-252封裝(6.60mm×10.00mm×2.30mm)產品相比,新產品的面積減少約31%,厚度減少約27%,有助實現更小、更薄的應用產品。另外新產品還支援TO-252封裝電路板上的佈線圖案(焊盤圖案),因此也可以直接使用現有的電路板。

       5款新產品分別適用於小型電源和馬達應用,各有不同的特點。適用於小型電源的有三款型號,「R6004END4」具有低雜訊的特點,適用於需要低雜訊的應用;「R6003KND4」和「R6006KND4」具有高速開關的特點,適用於需要低損耗且高效率工作的應用;「R6002JND4」和「R6003JND4」採用ROHM獨家技術加快了反向恢復時間(trr*2),並大大降低了開關損耗,屬於“PrestoMOS”產品,非常適用於馬達應用。

       此外為了加快上述產品的應用,在ROHM官網上還免費提供電路設計所需的應用指南和多種技術資料,以及模擬用的SPICE模型等資源。

       新產品已於2023年11月開始暫以每月10萬個的規模投入量產(樣品價格400日元/個,未稅)。另外樣品也已開始透過電商平台銷售。

       今後ROHM將繼續開發不同封裝和低導通電阻產品,不斷擴大Super Junction MOSFET產品陣容,透過助力各種應用設備降低功耗,對環保課題的解決有所貢獻。

<產品陣容>

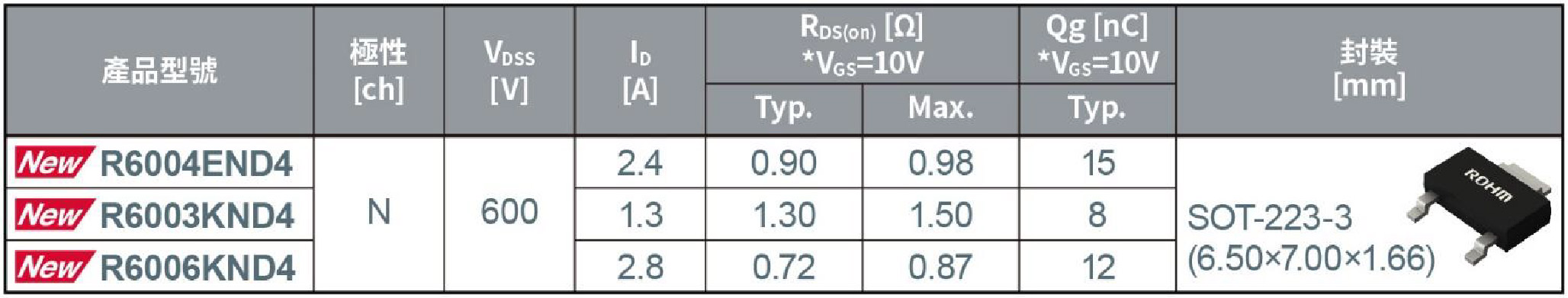

小型電源用

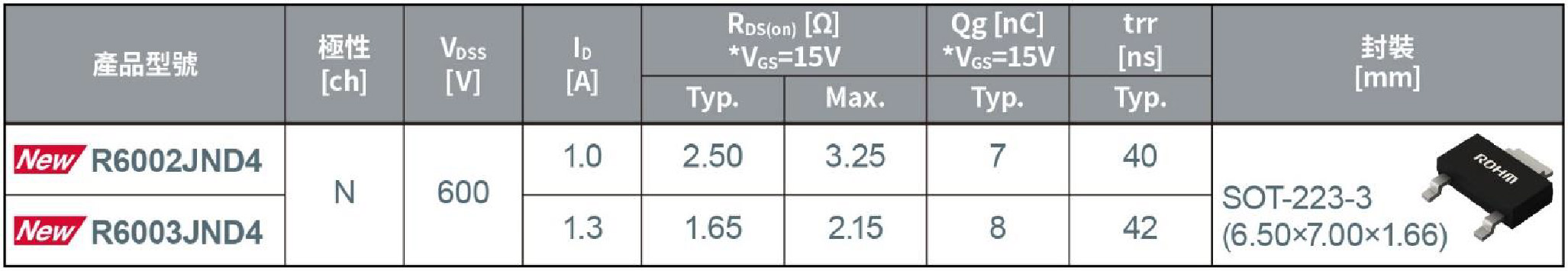

馬達用

<應用範例>

・R6004END4 / R6003KND4 / R6006KND4:照明、空調、冰箱等

・R6002JND4 / R6003JND4:泵浦、風扇、影印機等所使用的馬達

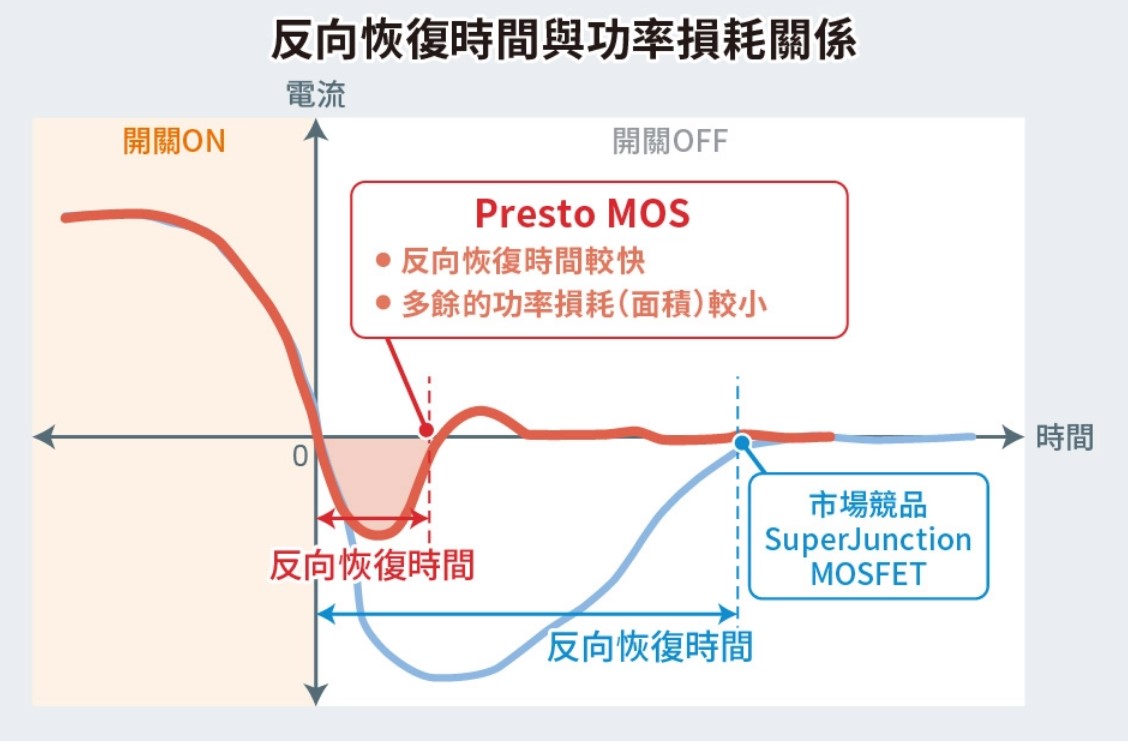

<什麼是PrestoMOS>

Presto表示「極快」,是源自於義大利文的音樂術語。

是ROHM獨家的功率MOSFET品牌,該品牌的MOSFET產品不僅保持了Super Junction MOSFET高耐壓和低導通電阻的特點,還縮短了內建二極體的反向恢復時間。由於可有效降低開關損耗因而越來越常被運用於空調和冰箱等配備逆變電路的應用。

<名詞解釋>

*1) Super Junction MOSFET(Metal-Oxide-Semiconductor Field Effect Transistor)

MOSFET是電晶體的一種,根據元件結構上的不同又可細分為平面MOSFET、Super Junction MOSFET等不同種類的產品。與平面MOSFET相比,Super Junction MOSFET能夠同時實現高耐壓和低導通電阻,在處理大功率時損耗更小。


*2) trr:反向恢復時間(Reverse Recovery Time)

内建二極體從導通狀態到完全關斷狀態所需的時間。該值越低,切換時的損耗越小。
