半導體製造商ROHM(總公司:日本京都市)在600V耐壓Super Junction MOSFET*1「PrestoMOS™」產品陣容中,新增「R60xxRNx系列」3款新產品,非常適用於冰箱和排氣風扇等對低雜訊特性要求較高的小型馬達驅動。
Apr . 2023
分享至
近年來,全球電力供應日趨緊張,開始要求應用設備要更加節能。據瞭解,馬達所需的電力占全球電力總需求的50%左右。因此,在馬達驅動中負責功率轉換的逆變電路,已開始採用高效率MOSFET。另一方面,針對使用MOSFET時所產生的雜訊,主要透過增加零件和改變電路佈局等來對應,而這些調整需要花費許多工時和成本,如何減少工時和成本已成為必須要克服的課題。然而,通常降低功耗和降低雜訊兩者難以兼具,如何同時滿足這兩個參數的要求,也是必須解決的課題。
在上述背景下,ROHM於2012年實現了具有業界最快反向恢復特性的Super Junction MOSFET PrestoMOS™的量產,該系列產品由於可大幅降低應用設備功耗因而廣受市場好評。在此基礎上,這一次ROHM又推出「R60xxRNx系列」3款新產品,透過優化結構實現了出色的低雜訊特性和業界最快反向恢復時間。

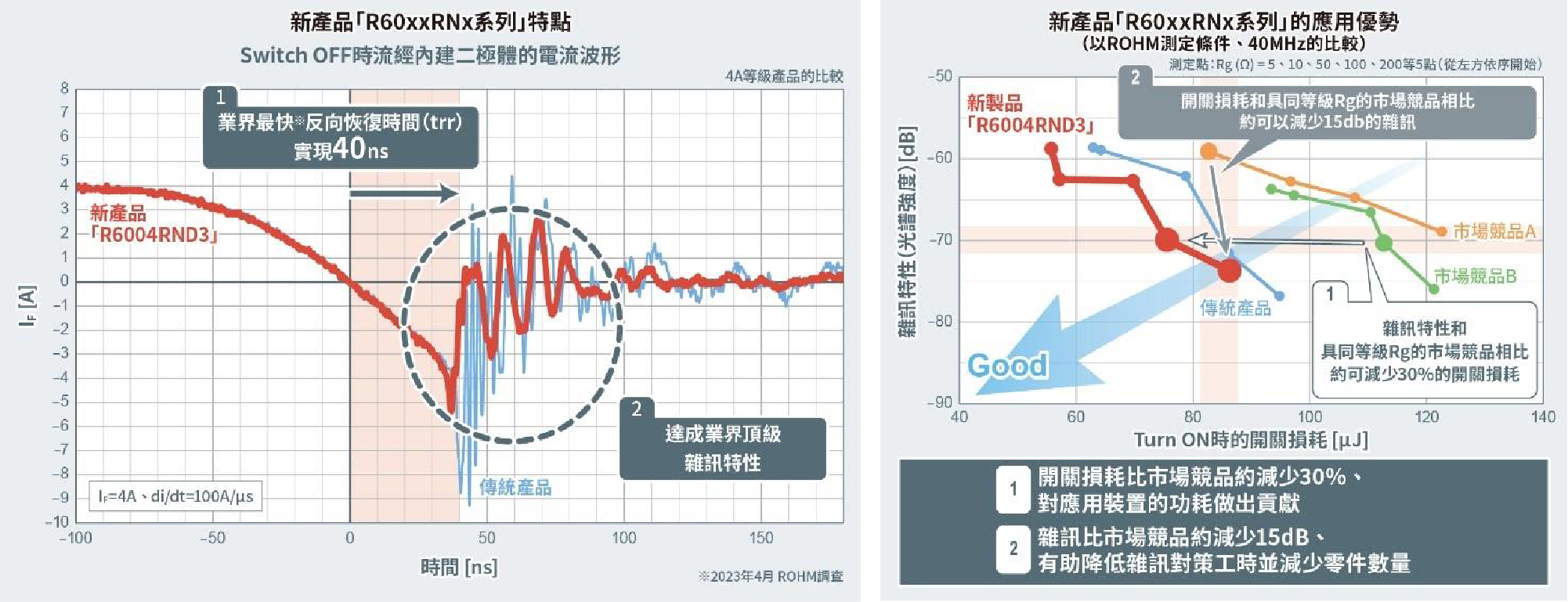

新產品不僅繼承了PrestoMOS™的特點—高速反向恢復時間(trr*2)特性,同時還進一步降低了雜訊。透過改善Lifetime控制*3技術,實現了40ns業界最快反向恢復時間,與市場競品相比,開關損耗降低約30%,有助進一步降低應用設備的功耗。另外,透過全新開發的獨家Super Junction結構,與市場競品相比,與反向恢復時間難以取捨的雜訊也降低了約15dB(ROHM測試條件、40MHz時的比較)。新產品實現了業界頂級特性,有助減少應用設備抗雜訊設計工時和零件數量。
新產品已於2022年12月開始暫以每月10萬個的規模投入量產(樣品價格500日元/個,未稅),並於2023年4月起透過電商平台銷售。
今後ROHM將繼續開發不同封裝和低導通電阻產品,不斷擴大高耐壓MOSFET產品陣容,助力各種應用設備降低功耗,對解決全球環保課題有所貢獻。
<什麼是PrestoMOS™>
Presto表示「極快」,是源自於義大利文的音樂術語。

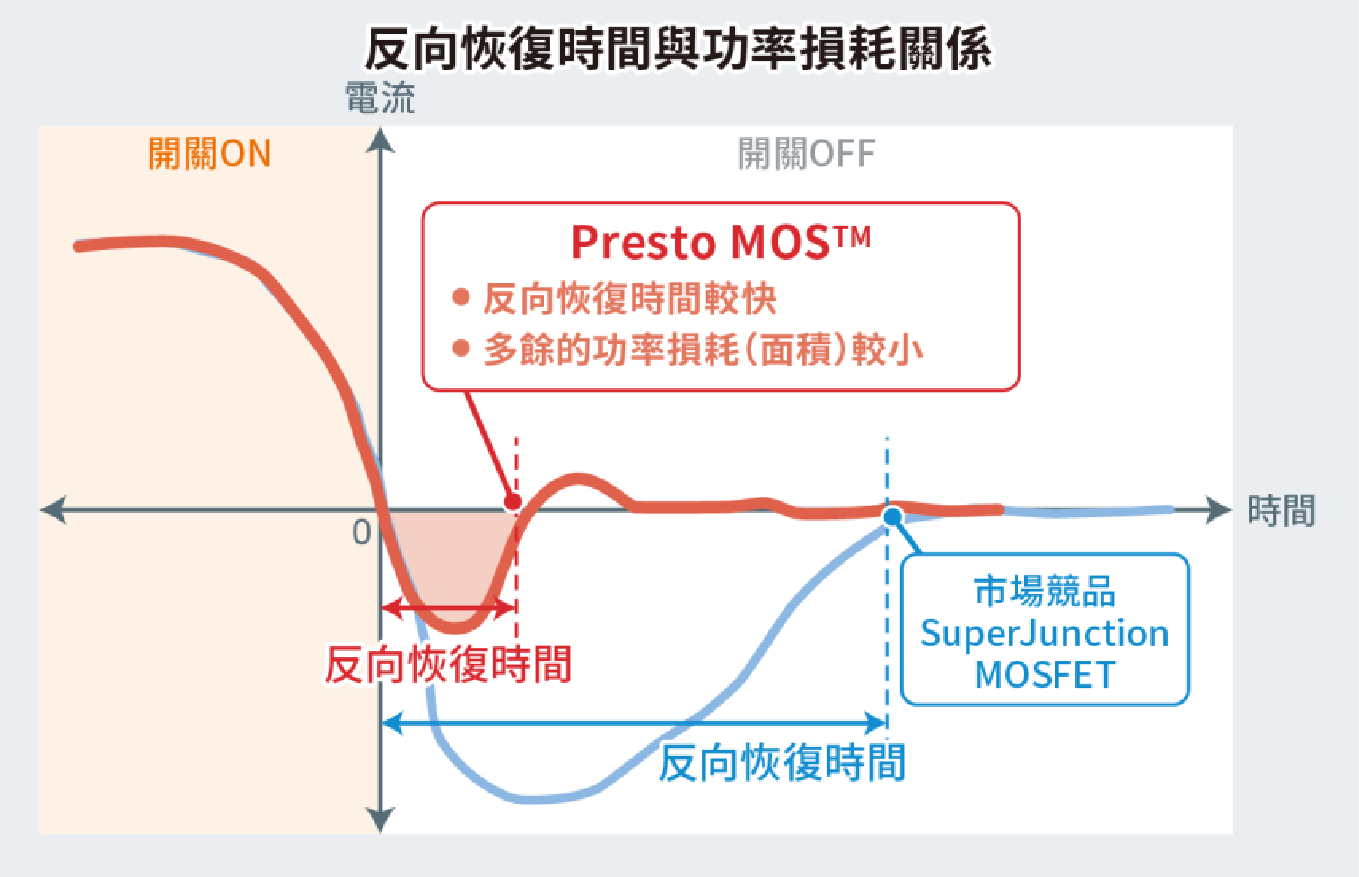

PrestoMOS™是ROHM獨家的功率MOSFET品牌,該品牌的MOSFET產品不僅保持了Super Junction MOSFET高耐壓和低導通電阻的特點,還縮短了內建二極體的反向恢復時間。因其可有效降低開關損耗而越來越常被運用於空調和冰箱等配備逆變電路的應用。
*PrestoMOS™是ROHM Co., Ltd.的商標或註冊商標。

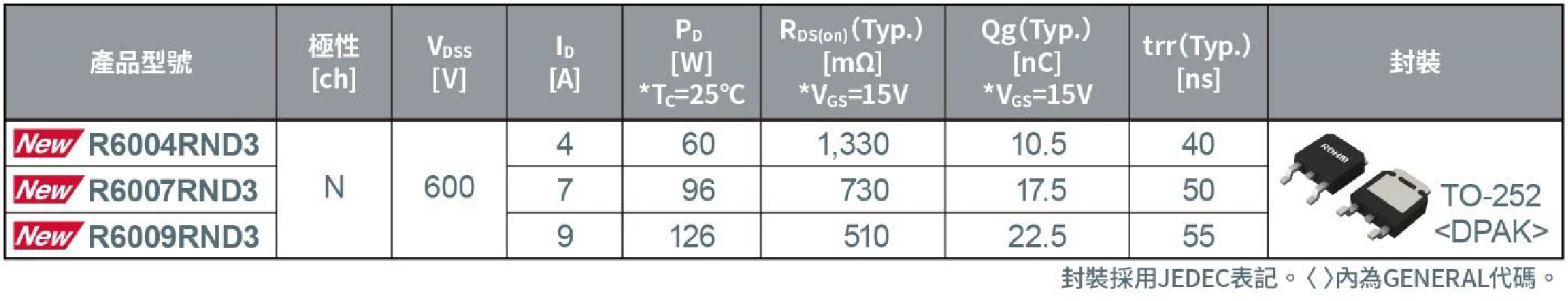

封裝採用JEDEC表記。 <>內為GENERAL代碼。
<產品陣容>
<應用範例>
◇冰箱
◇排氣風扇
◇風扇馬達
並且適用於配備小型馬達的各種應用設備。
<名詞解釋>
*1)Super Junction MOSFET(Metal-Oxide-Semiconductor Field Effect Transistor)
MOSFET是電晶體的一種,根據元件結構上的不同又可細分為DMOSFET、平面MOSFET、Super Junction MOSFET等不同種類的產品。與DMOSFET和平面MOSFET相比,Super Junction MOSFET在耐壓和輸出電流方面表現更加出色,在處理大功率時損耗更小。
*2) trr:反向恢復時間(Reverse Recovery Time)
内建二極體從導通狀態到完全關斷狀態所需的時間。該值越低,切換時的損耗越小。
*3) Lifetime控制
施加電壓時移動的載流子(電洞或電子),從停止施加電壓到重新結合所需的時間稱為Lifetime,透過在半導體晶體結構中故意製造缺陷,來使其更容易重新結合的技術稱為Lifetime控制技術。
