05

Mar . 2024

英飛凌新品 | 0.7A 650V集成高壓側與低壓側閘極驅動器2ED2106S06F半橋驅動評估板

分享至

該評估板採用半橋配置的英飛凌絕緣矽(SOI)閘極驅動器2ED2106S06F和兩個 MOSFET(IPD60R360P7)。 該電路板旨在測試閘極驅動器的基本功能和特性。


使用者可以測試PWM輸入-輸出性能、檢查傳播延遲、電流能力和高開關頻率性能。 該電路板也可用於進行雙脈衝測試。


產品型號:

EVAL-2ED2106

2ED2106S06F評估板


所用元件:

閘極驅動器:2ED2106S06F

MOSFET:IPD60R360P7

產品特性

  • 工作電壓高達+650V
  • 採用英飛凌SOI技術
  • 負壓VS瞬態抗擾度為100V
  • 集成式低歐姆自舉二極體
  • 專為自舉電路設計
  • 最大電源電壓為25V
  • 欠壓鎖定(UVLO)功能
  • 200ns傳播延遲
  • VS腳位上的邏輯工作電壓最高可達-11V
  • -5V輸入端的負電壓容差

應用價值

  • 降低BOM成本並節省空間
  • 電平轉移損耗降低50%
  • 出色的堅固性和抗噪能力

應用領域

  • 家用電器
  • 電機控制和驅動器
  • 開關模式電源(SMPS)

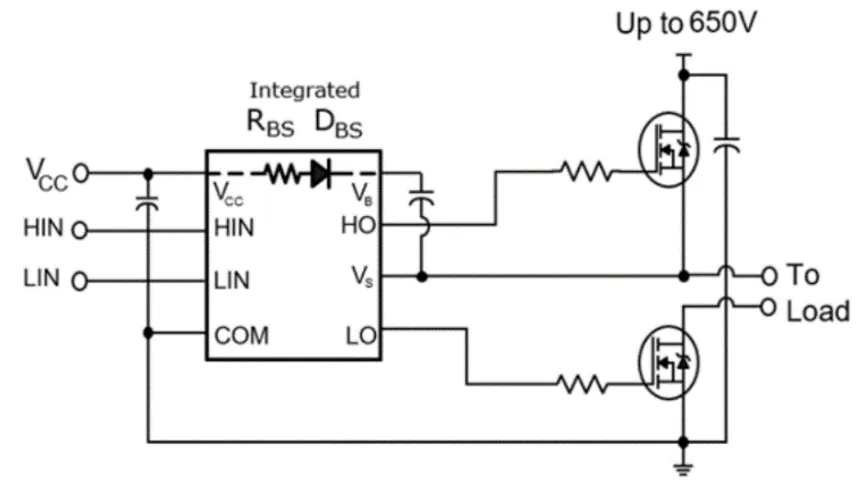

框圖

掃描二維碼,關注英飛凌工業半導體尋找更多應用或產品資訊

文章來源:英飛凌工業半導體
