08

May . 2024

英飛凌新品 | 用於2kV碳化矽MOSFET模組的數位驅動評估板

分享至

評估板EVAL-FFXMR20KM1HDR可以幫助客戶快速啟動基於2kV碳化矽MOSFET樣機的特性測試。評估板使用EiceDRIVER™ 1ED38x0Mc12M數位驅動電路,參數可透過I2C-BUS靈活設置。電路板可以在不改變硬體設計的前提下針對不同用於最佳化設計。電路有27個配置暫存器,透過I2C接口設置。這些配置選項可以調整多個閾值和時序參數,以最佳化驅動保護特性。


產品型號:

EVAL-FFXMR20KM1HDR


所用裝置:

閘極驅動器:1ED38x0Mc12M

產品特點

  • 用於62mm,2kV CoolSiC™溝槽柵MOSFET模組的半橋驅動板
  • 驅動有獨立的拉電流和灌電流管腳,便於優化閘極驅動
  • 驅動IC 1ED3890MC12M或1ED3890MU12M X3系列數位電路,帶I2C總線,用於參數調整
  • 硬體欠壓鎖定(UVLO)保護

應用價值

  • 兩級關斷(TLTO),可調式斜率、第二級電壓平台時間和電壓值
  • 驅動負電壓調整範圍為-5V至0V
  • 可調節正電壓,在高開關頻率下降低總損耗
  • 電路板設計降低電路板發熱
  • 與2kV的新型碳化矽62毫米半橋模組配套
  • 可以實現-5V至+18V範圍正負電壓驅動
  • 客戶可用EiceDRIVER™軟體工具,設計方便
  • 整合了TLTO、DESAT偵測、軟特性UVLO、米勒箝位等功能

應用領域

  • 直流-直流轉換器
  • 太陽能應用
  • 不斷電系統
  • 固態變壓器
  • 電機驅動器

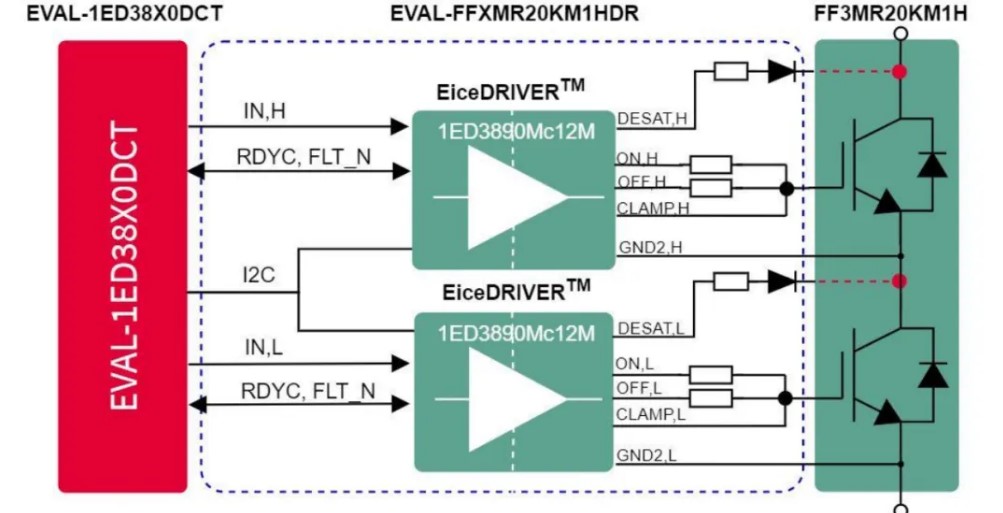

框圖

掃描二維碼,關注英飛凌工業半導體尋找更多應用或產品資訊

文章來源:英飛凌工業半導體
