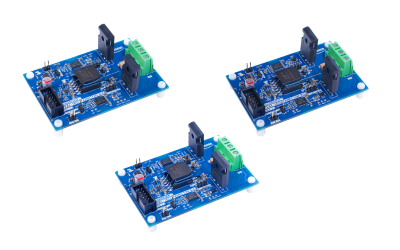

該評估板用於評估半橋電路中的1ED314xMC12H隔離柵極驅動器IC。

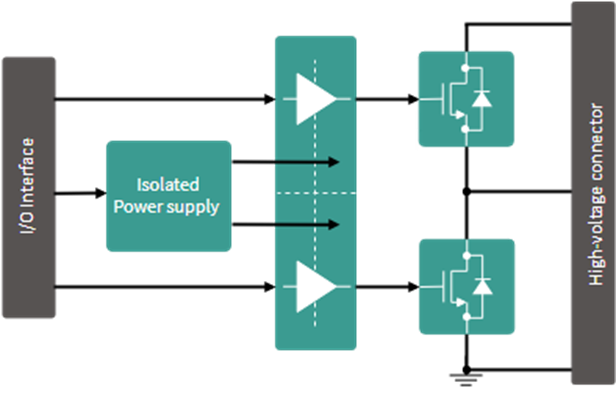

該電路板包括兩個1ED314xMC12H隔離柵極驅動器，兩個IMZA120R020M1H CoolSiC™ 1200V SiC溝槽SiC MOSFET。評估板由採用EiceDRIVER™ Power 2EP130R變壓器驅動器IC的電氣隔離板載電源供電。通過更換柵極驅動器IC，該電路板可用於評估1ED314xMC12H系列的其他IC。

產品型號：

■ EVAL-1ED3142MC12HSIC：1ED3142MC12H評估板-6.5A、5.7kV（rms）單通道隔離柵極驅動器，帶獨立輸出和12.5V UVLO；

■ EVAL-1ED3144MC12HSIC：1ED3144MC12H評估板-6.5A、5.7kV（rms）單通道隔離柵極驅動器，UVLO參考地為GND2，12.5V UVLO；

■ EVAL-1ED3145MC12HSIC：1ED3145MC12H評估板-6.5A、5.7kV(rms)單通道隔離柵極驅動器，附可調UVLO。

相關產品：

■1ED3142MC12H

■1ED3144MC12H

■1ED3145MC12H

■IMZA120R020M1H

■ 2EP130R
