12

Mar . 2025

新品 | 採用EconoDUAL™ 3的250kW eCAV主驅動功率單元(設計資料下載)

分享至

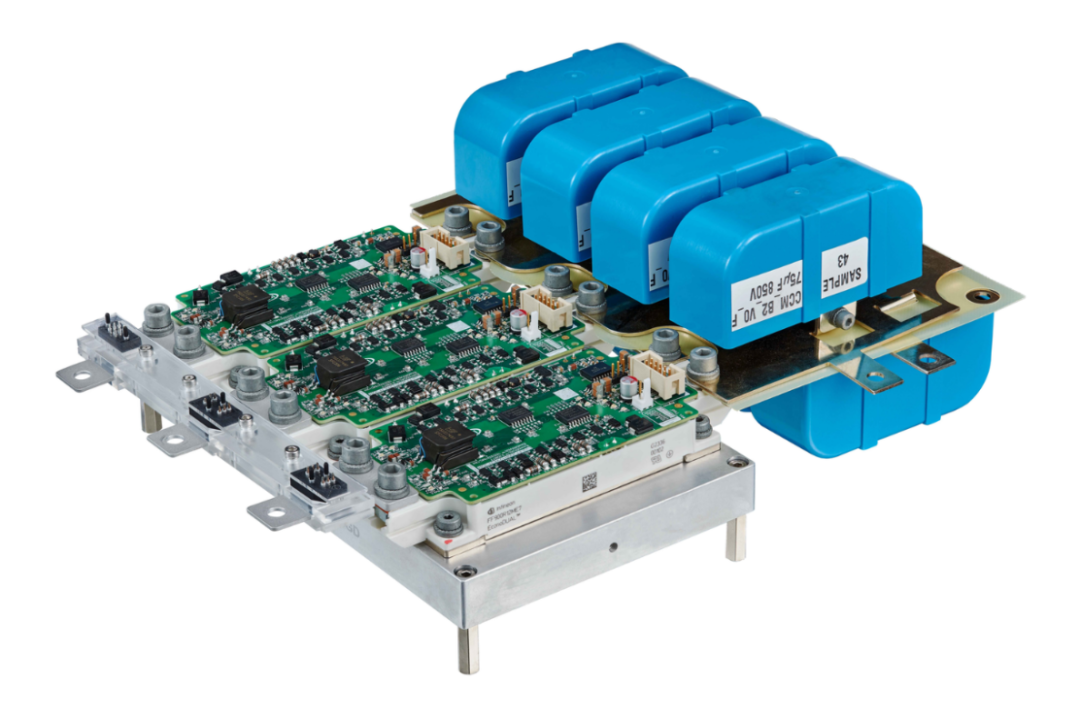

REF-CAV250KMT7INV是一款用於800V eCAV牽引系統的250kW三相逆變器主驅動功率單元,它包括三個900A 1200V EconoDual™ 3 IGBT7功率模組、安裝在功率模組上的三個獨立閘極驅動板(採用1ED3321MC12 EiceDRIVER™閘極驅動器和電流擴展電路)、安裝在逆變器輸出母線上的TLE4973霍爾電流感測器、專為模組設計的水冷板以及直流母線電容。


所用元件:

■ FF900R12ME7

■1ED3321MC12N

■ TLE4973

BoM供下載

產品特點

  • 900A/1200V TRENCHSTOP™ IGBT7技術的EconoDUAL™ 3半橋功率模組
  • 使用DESAT保護的隔離型EiceDRIVER™閘極驅動器,具有電流擴展
  • 安裝在逆變器輸出母線上的感測器XENSIV™隔離測量相電流
  • 隔離式NTC模組溫度測量

應用價值

  • 通過系統解決方案快速進入市場
  • 在實際應用環境中輕鬆評估EconoDUAL™ 3模組效能
  • 先進的熱管理理念和匹配的直流母線帶來的設計優勢
  • 專為EconoDUAL™ 3設計的水冷板

競爭優勢

  • 設計非常小巧:3個EconoDUAL™ 3實現250kW輸出功率,功率密度約28kW/L
  • 避免IGBT模組並聯
  • 採用標準EconoDUAL™ 3模組化設計方法
  • 模組可擴充至900A電流
  • 可擴展閘極驅動和電流感測器產品組合

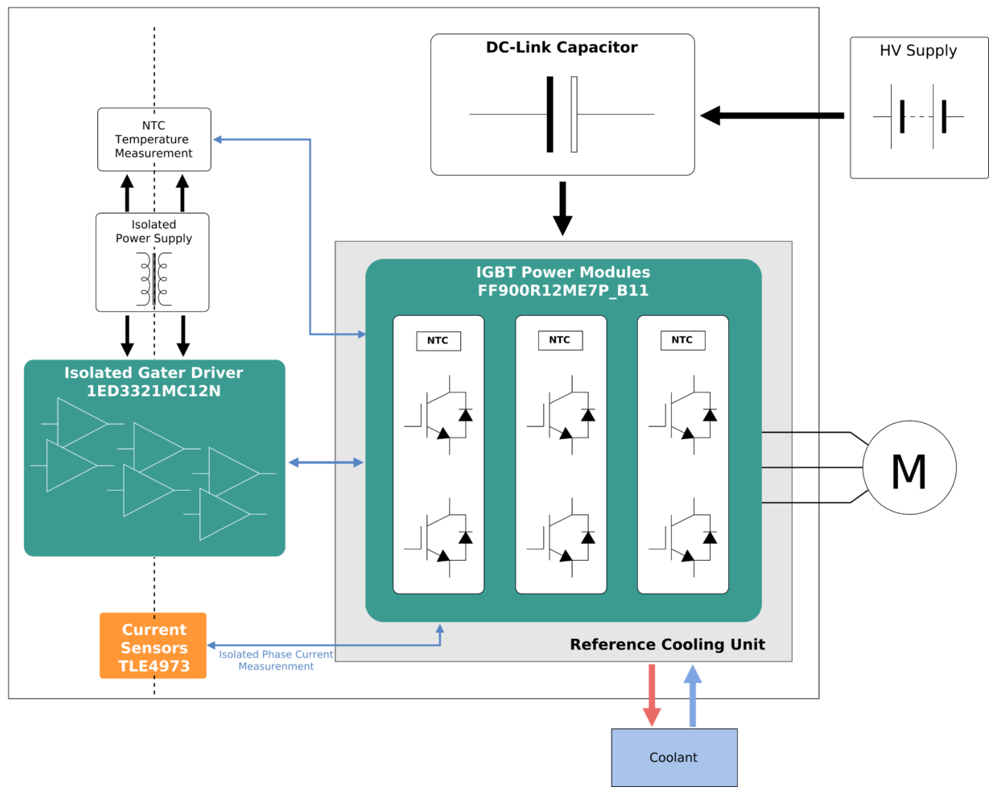

框圖

應用領域

  • 電動巴士
  • 電動貨車
  • 電動工程車
  • 電動農用車

掃描下方二維碼👇領取評估板設計資料
