新品 | EVAL-M7-HVIGBT-PFCINV4功率板

分享至

EVAL-M7-HVIGBT-PFCINV4是一款MADK平台功率板,它具有三相逆變器和功率因數校正(PFC)功能,以CCM模式運行,PWM頻率高達40kHz。 變頻器採用最新一代TRENCHSTOP™逆導型IGBT,而PFC則是基於高速TRENCHSTOP™ 5 IGBT。


與配套的控制板結合,功率板可用於風扇、泵浦和壓縮機等馬達系統


產品型號:

EVAL-M7-HVIGBT-PFCINV4


所用裝置:

TRENCHSTOP™逆導型IGBT

TRENCHSTOP™ 5 IGBT

產品特點

  • 直接可用的三相馬達功率級
  • 最大電壓為650V的逆導型IGBT
  • PFC的高速TRENCHSTOP™ 5 IGBT
  • 額定輸入電壓220Vac
  • 輸出功率高達200瓦,無需冷卻
  • 高達40kHz PFC PWM頻率
  • 連接示波器探頭的測試鉤
  • MADK M7 32針接口連接器

應用價值

  • 評估650V RC-D2和iMOTION™ Driver IMD110
  • 經濟高效的逆變器和PFC設計
  • 電氣堅固性高
  • 良好的電磁幹擾性能
  • 整合運動控制引擎(MCE),無需軟體編程即可快速上市
  • 一小時內讓馬達和PFC投入運行

應用領域

  • 風扇和水泵驅動器
  • 壓縮機

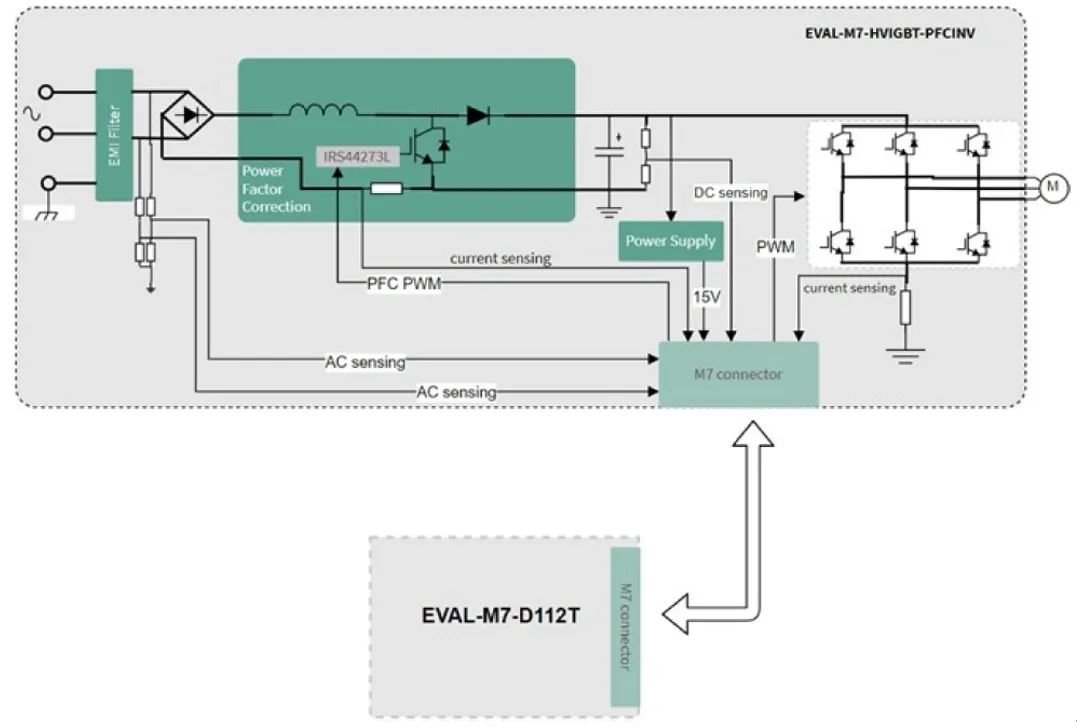

產品框圖
